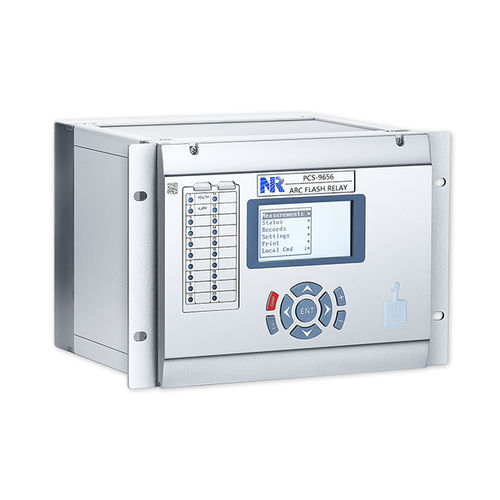

Relé de proteção de corrente PCS-9656

para arcos elétricos

Visão geral
O relé de proteção contra arco PCS-9656 fornece proteção rápida para barramentos e quadros em subestações, centrais e instalações industriais. Sensores de arco detectam a luz do arco e transmitem o sinal de forma óptica ao relé para permitir a eliminação confiável de falhas e proteger pessoas e ativos.

Funcionalidade
O PCS-9656 captura as correntes de linha de entrada e os sinais de arco localizados via sensores de arco para discriminar falhas de arco. A unidade integra cálculos de proteção, saídas de disparo, registro de eventos e interface operador. Até 12 entradas de corrente podem ser integradas em uma única unidade. A transmissão óptica entre sensores e relé reduz interferências eletromagnéticas e melhora a confiabilidade. O dispositivo pode ser instalado em um painel de proteção ou em um quadro local.

Proteções

• Proteção contra arco
• Proteção por falha de disjuntor para até 6 disjuntores (50BF)

Monitoramento

• Supervisão da intensidade do arco
• Supervisão de falha de TC (transformador de corrente)
• Supervisão do módulo de transferência/recepção
• Auto-diagnóstico

Medição

• Correntes de fase: Ia, Ib, Ic
• Correntes de sequência: positiva/negativa/zero (I1, I2, I0)
• Ângulos de fase: Ia^Ib, Ib^Ic, Ic^Ia

Gravação & Logs

• 64 relatórios de disparo
• 1024 relatórios de auto-diagnóstico
• 1024 relatórios de logging
• 1024 SOE (sequence of events)
• 64 registros de falhas com oscilogramas (compatível COMTRADE)

Comunicação & Interfaces

• Até 4 portas Ethernet para automação (opcional)
• Dois portas seriais RS-485
• Uma porta RJ-45 na face para comissionamento
• Protocolos: IEC 61850-8-1 MMS, IEC 60870-5-103, DNP 3.0

Especificações técnicas

• Model: PCS-9656 Arc Flash Relay
• Suporta até 12 entradas de corrente integradas em uma unidade
• Adquire correntes de linha e sinais de arco localizados via sensores de arco
• Conversão óptico-elétrica para transmissão sensor→relé para evitar interferência eletromagnética
• Funções integradas: cálculo de proteção, saídas de disparo, registro de eventos, interface operador
• Instalação: painel de proteção ou quadro local
• Proteção por falha de disjuntor: até 6 disjuntores (50BF)
• Medições: correntes de fase (Ia, Ib, Ic), correntes de sequência (I1, I2, I0), ângulos de fase (Ia^Ib, Ib^Ic, Ic^Ia)
• Armazenamento: 64 relatórios de disparo, 1024 relatórios de auto-diagnóstico, 1024 relatórios de logging, 1024 SOE, 64 registros de falhas compatíveis COMTRADE com oscilogramas
• Comunicações: até 4 portas Ethernet (opcional), 2 portas RS-485, 1 porta RJ-45 para comissionamento
• Conformidade de protocolos: IEC 61850-8-1 MMS, IEC 60870-5-103, DNP 3.0
