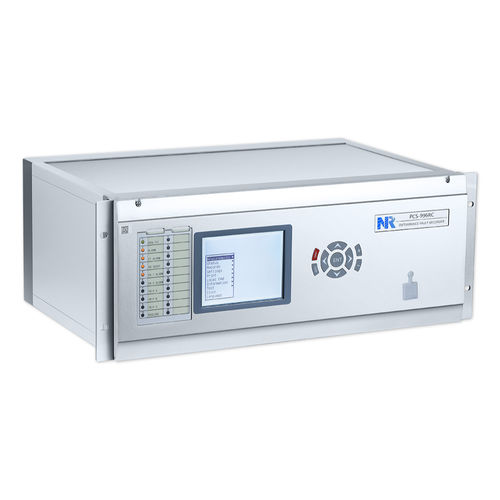

Registrador de falhas digital PCS-996RC

O gravador de perturbações e falhas PCS-996RC é utilizado principalmente para o registo do processo dinâmico de falhas do sistema eléctrico. O DFR é composto por uma unidade de controle (PCS-996RC) e múltiplas unidades de aquisição (PCS-996RA). A unidade de controle é ligada às unidades de aquisição através de cabos de fibra óptica no modo de comunicação ponto a ponto. A unidade de controle PCS-996RC é responsável pela concentração e monitoramento de grandes quantidades de diferentes unidades de aquisição. A unidade de aquisição PCS-996RA é responsável pela amostragem e sincronização de quantidades analógicas e digitais. Cada unidade de aquisição possui 48 canais analógicos e 96 canais digitais. Configuração típica:1 × PCS-996RC ＋ 2 × PCS-996RA, com 96 canais analógicos e 192 canais digitais Configuração alternativa:1×PCS-996RC＋ (1~4) × PCS-996RA, com (1~4)×48 canais analógicos e (1~4)×96 canais digitais, até 192 canais analógicos e 384 canais digitais
