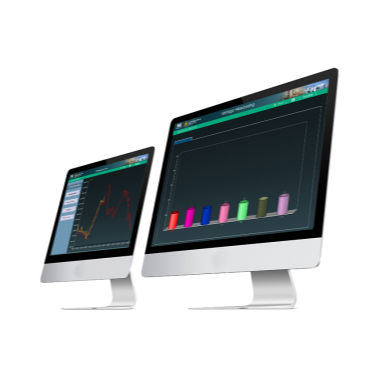

Sistema de gestão para aplicações industriais PCS-9000

Visão geral
PCS-9000 Distribution Management System (DMS) é uma solução completa de hardware e software para centros de controle de distribuição. Centraliza monitoramento em tempo real, controle, análise e otimização das operações diárias da rede de distribuição, usando SCADA como dados base e GIS como plataforma de visualização.

Capacidades do fornecedor
A NR fornece serviços ponta a ponta, incluindo planejamento de automação, projeto de sistema, instalação de software/hardware, comissionamento, gerenciamento de projetos, engenharia, manutenção e suporte pós-venda. Os serviços podem ser customizados conforme requisitos do operador e regulamentação local.

Normas e arquitetura
PCS-9000 DMS é concebido para conformidade com as normas IEC 61970 e IEC 61968. Fornece um ambiente unificado para automação de despacho e integra operações em tempo real com aplicações avançadas e arquitetura orientada a serviços.

SCADA
O subsistema SCADA oferece monitoramento em tempo real e controlo de ativos de distribuição (alimentadores, disjuntores, unidades ring main, estações de comutação, transformadores de distribuição). Funções fornecidas:

• Aquisição de dados
• Processamento de dados
• Controlo e regulação
• Sequence of Events (SOE)
• Cálculos em tempo real e avaliação estatística
• Topologia de rede
• Dados históricos
• Gestão de dispositivos
• Gestão de tomada de turno
• Sincronização de relógio
• Gestão de autorizações

Network Analysis and Optimization (NAO)
NAO disponibiliza modelagem de rede e análises complexas baseadas na topologia de distribuição e em modelos compatíveis com CIM. Funções principais:

• Modelagem de rede
• Análise topológica
• Fault Location, Isolation and System Restoration (FLISR)
• State Estimation (SE)
• Cálculo de fluxo de potência
• Análise de curto-circuito (SCA)
• Automatic Volt-VAR Control (AVC)
• Reconfiguração ótima de alimentadores
• Previsão de carga (LF)
• Gestão de carga
• Coloração dinâmica

Sistema de Gestão de Interrupções (OMS)
OMS destina-se a operações de interrupção informatizadas e sem papel, baseadas em folhas de trabalho e acionadas por um motor de workflow para reduzir intensidade de trabalho e melhorar eficiência e qualidade. Principais capacidades:

• Gestão de workflows
• Customização de folhas de trabalho
• Configuração de regras operacionais
• Configuração de autoridade e operações de folhas
• Gestão de pedidos de manutenção de interrupções
• Planeamento de interrupções
• Análise de interrupções e índices
• Gestão de pedidos de garantia de fornecimento
• Gestão de emergência
• Gestão de equipas e recursos
• Serviços interativos OMS-SCADA
• Gestão de turnos
• Gestão do registo de despacho

Sistema de gestão de chamadas de avaria
Este módulo de informação ao cliente processa e analisa chamadas de avaria e liga o CSR aos dados do sistema. Dados acessíveis:

• Dados do modelo de topologia para equipamentos da rede
• Dados SCADA em tempo real
• Dados de leitura automática de contadores (AMR)
• Registo histórico de chamadas de avaria
• Registos históricos de falhas de equipamentos
• Parâmetros dos equipamentos

Dispatcher Training Simulator (DTS)
DTS é usado para exames de formação de despachantes, exercícios anti-falha e análise operacional. Pode simular diversas situações do sistema de potência sem interferir no SCADA em tempo real. Funções incluídas:

• Sistema de distribuição simulado
• Formação de operadores de distribuição
• Exercícios anti-falha
• Formação em interrupções e restabelecimento
• Análise e validação de operação

Enterprise Service Bus (ESB)
PCS-9000 ESB é uma camada de integração orientada a eventos com um motor de mensagens XML para suportar trocas síncronas e assíncronas e partilha de serviços entre sistemas. Padrões de mensagens fornecidos:

• Serviço de mensageria síncrona
• Serviço de mensageria assíncrona
• Mensageria ponto-a-ponto
• Mensageria publicador/assinante

Feeder Automation (FA)
FA possibilita cálculos de topologia em tempo real rápidos e versáteis baseados nas relações internas entre dispositivos para suportar comutação automática e coordenação de proteção.

Especificações técnicas

• Modelo: PCS-9000 Distribution Management System
• Destinado a: centros de controlo de distribuição e automatização de redes
• Normas: conforme IEC 61970 e IEC 61968
• Fontes de dados: SCADA como dados base, GIS para visualização
• Capacidades: gestão em tempo real, automação integrada de despacho, análise avançada
• Módulos: SCADA, NAO, OMS, Trouble Call Management, DTS, ESB, FA
• ESB: orientado a eventos, motor XML e múltiplos padrões de mensageria
• Suporta: modelagem de rede, SE, FLISR, fluxo de potência, SCA, AVC
• Suporte operacional: gestão de interrupções/workflows, gestão de equipas/recursos, registos de despacho
