Sistema de controle de análise PCS-9700

de proteçãode monitoramentode regulação

Visão geral
O PCS-9700 é uma solução de automação para subestações, centrais elétricas e sistemas elétricos industriais. Integra proteção, controlo, Ethernet, TI e tecnologias de comunicação com base em normas internacionais. O sistema é totalmente compatível com IEC 61850 e adopta uma arquitectura distribuída em camadas, orientada por baias e por objetos para suportar fiabilidade, extensibilidade e facilidade de manutenção.

Aplicações

• Subestações de transmissão e distribuição desde o nível de distribuição até tensões extra-altas
• Geração de energia, empresas de serviços públicos e sistemas elétricos industriais
• Subestações novas e retrofit
• Seccionadores com isolamento a gás e a ar
• Sistemas de metropolitano, elétricos ligeiros e via férrea eletrificada

Funções

• Aquisição e processamento de dados em tempo real
  O sistema adquiri e processa dados de medição e estado em tempo real de unidades ao nível da baia.
• Operações de comando, verificação de sincronismo e intertravamento
  Executa operações sequenciais em disjuntores, seccionadores motorizados, comutadores de tomadas de transformador e grupos de dispositivos de potência reativa. As unidades de controlo de baia realizam operações de comando, verificações de sincronismo e intertravamentos elétricos. A lógica de intertravamento pode ser editada, compilada e descarregada.
• Comunicação com o centro de controlo
  A comunicação com o centro de controlo é independente da IHM local. Comandos podem ser transmitidos directamente a partir do centro. Suporta protocolos padrão IEC e outros protocolos como DNP3.0 e a série IEC 60870 através de conversores.
• Sincronização de tempo
  Recebe sinal de tempo GPS para sincronização de relógios; o tempo absoluto é distribuído na rede. Suporta entrada de pulso segundo/minuto via RS-485 ou contacto sem potencial e sinal IRIG-B (AC ou DC).
• Interfaces com IEDs de terceiros
  Conversores de protocolo compatíveis com IEC 61850 permitem integrar IEDs de terceiros, convertendo protocolos não IEC para IEC 61850 para permitir automação total.
• Gestão de proteção e informação de falhas
  Recolhe dados de proteção e falhas, fornece visualização local, análise e tratamento, e inclui ferramentas de análise de falhas e geração de relatórios para centros de despacho para suporte rápido à decisão.
• Funções PLC (IEC 61131)
  Funções de controlo programável baseadas em IEC 61131 para lógica sequencial a nível de dispositivo, controlo de grupos e controlo ao nível da estação.

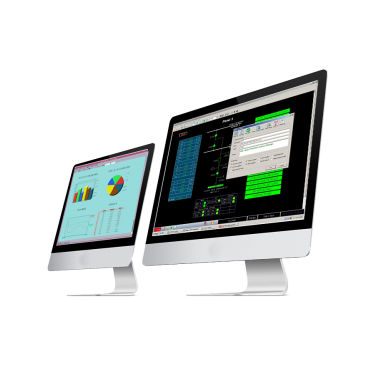

• Software SAS / IHM
  Fornece software IHM para configuração e manutenção da base de dados; regulação automática de potência reativa e tensão; processamento configurável de alarmes; registo de sequência de eventos e revisão pós-falha; gráficos e relatórios; cálculos online; gestão operacional; diagnóstico e suporte à recuperação.

Especificações técnicas

• Modelo: PCS-9700 (Renewable Energy SCADA)
• Compatibilidade de normas: IEC 61850, IEC 60870-5-103
• Protocolos suportados: protocolos IEC, DNP3.0, 1801 e outros via conversores
• Arquitectura: distribuída em camadas, orientada por baias e orientada a objetos
• Bus de estação: Ethernet 100 Mbps
• Bus a nível de baia: Ethernet 100 Mbps duplo (redundante)
• Bus de processo: Ethernet Gigabit redundante ou 100 Mbps sobre fibra óptica
• Sincronização temporal: suporte a sinal GPS; IRIG-B (AC/DC); entrada de pulso RS-485 ou contacto sem potencial
• PLC: conforme IEC 61131
• IHM / SAS: suporte Windows e UNIX; BD: SQL Server (Windows) ou ORACLE (UNIX)
• Hardware da unidade de controlo de baia: CPU 32-bit + DSP; OS multitarefa em tempo real
• Conversor de protocolo: RCS-9794A/B para conversão e integração
• Aplicações típicas: distribuição até tensões extra-altas, centrais elétricas, operadores de rede, sistemas elétricos industriais, quadros GIS/AIS, sistemas ferroviários urbanos e linhas eletrificadas
