Rolamento de rolos cônicos No.2610

axialem aço inoxidávelde redutor

Visão geral
Um importante fabricante europeu de turbinas eólicas irá utilizar rolamentos cônicos de rolos NSK de alta capacidade de carga nas caixas de engrenagens das suas turbinas offshore de classe 15 MW. A produção em massa e a entrega dos rolamentos recém-desenvolvidos estão previstas para começar em breve.

Principais benefícios

• Aumento de aproximadamente 25% da capacidade de carga em comparação com o produto convencional através da otimização da forma de coroamento dos rolos (uma ligeira curvatura que evita a concentração de tensões nas extremidades dos rolos).
• Vida útil mais do que duplicada em relação ao produto convencional.
• Redução de peso que possibilita diminuição dos custos de construção e manutenção de grandes turbinas eólicas; redução de peso superior a 30% nas mesmas condições de utilização em comparação com rolamentos convencionais.
• Elimina a necessidade de sobredimensionar rolamentos em muitas aplicações de alta carga devido à pressão de contacto mais uniforme.
• Concebidos e especificados para caixas de engrenagens de turbinas eólicas offshore de classe 15 MW; produção em massa iminente.

Detalhes técnicos

• Forma de coroamento dos rolos otimizada para evitar concentração de tensões nas extremidades dos rolos e para equalizar a pressão da superfície de contacto entre rolos e anéis interno e externo.
• A NSK utilizou conhecimentos de simulação numérica para derivar a forma de coroamento e equalizar a pressão de contacto, impedindo pressão superficial excessiva nas extremidades dos rolos mesmo sob cargas elevadas.
• Nova técnica de processamento de alta produtividade desenvolvida para fabricar a complexa forma de coroamento.
• Resultados: ~25% maior capacidade de carga, >2x vida útil, >30% de redução de peso em condições comparáveis.

Legendas das imagens

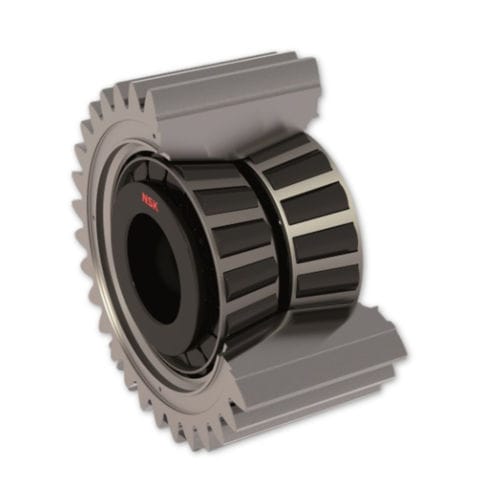

• 1) A caixa de engrenagens de uma turbina eólica e o rolamento cônico de alta carga NSK (recorte)
• 2) Forma de coroamento otimizada pela NSK
• 3) Os rolamentos NSK oferecem pressão de contacto uniforme nas extremidades dos rolos (abaixo, na parte inferior)

Especificações técnicas

• Aplicação: Caixas de engrenagens para turbinas eólicas offshore de classe 15 MW
• Capacidade de carga: ≈25% de aumento vs produto convencional
• Vida útil: Mais do que o dobro vs produto convencional
• Peso: >30% de redução nas mesmas condições de utilização comparado com rolamentos convencionais
• Característica de desenho: Forma de coroamento dos rolos otimizada (ligeira curvatura) para evitar concentração de tensões nas extremidades e equalizar a pressão de contacto
• Engenharia: Simulação numérica utilizada para derivar a forma e equalizar a pressão de contacto entre rolos e anéis
• Fabrico: Nova técnica de processamento de alta produtividade para coroamento dos rolos
• Estado de produção: Produção em massa e entrega previstas para começar em breve
