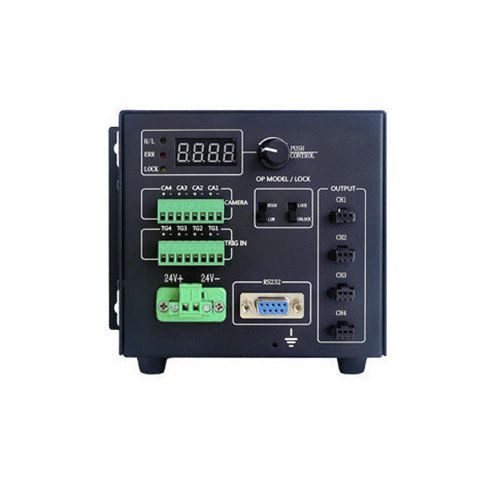

Controlador de luzes LED HDT24-70W-4DT-V2

de 4 canaisintensidade luminosa regulávelpara visão de máquina

A série de controladores de fontes de luz digitais oferece 256 níveis de controlo de luminosidade, visor digital, quatro modos de alta potência, com dois modos de acionamento de fontes de luz estroboscópica e contínua (longa luminosidade), uma variedade de definições de funções e uma operação fácil. Existem três modelos à escolha: HDT24-70W-4DT, HDT24-150W-4DT e HDT48-150W-4DT, para satisfazer as várias necessidades dos clientes.Caraterísticas:Modo de comunicação por botão/série para controlar a luminosidadeA porta de série fornece 256 níveis de ajuste de luminosidade (0-255)O disparo externo adopta um design de isolamento por optoacoplador para maior precisãoProtecção de corte de energia, proteção contra sobrecarga/curto-circuitoFunções do painel:Interruptor de alimentação: Tomada de três cabeças para entrada AC (AC100-240V 50/60Hz). Comutação entre ON (1) e OFF (0).Interface RS232: Liga-se ao computador anfitrião para controlo do brilho e do disparo suave através do Advanced Vision Builder (AVB). Protocolo: RS232, taxa de transmissão: 115200. Canais: I96, I97, I98, I99 (1-4 canais). Valores de luminosidade: 1-256.Porta de entrada do acionador: Quatro entradas de disparo (TG1-TG4), cada uma com terminais + e -. Suporta a seleção de sinal de borda ascendente/descendente.Saída de disparo: Emite impulsos de 12V para a entrada de disparo CAMERA, capacidade de acionamento >100mA.Visor digital: O ecrã de quatro dígitos de sete segmentos mostra o número do canal e a luminosidade (0-255).Indicador de estado: H/L (borda ascendente/descendente), ERR (erro do sistema), LOCK (indicação de bloqueio do conjunto).Botão com função de tecla: Premir para mudar de canal, rodar para ajustar a luminosidade: LOCK desactiva a regulação da luminosidade e entra no modo de disparo; UNLOCK permite a regulação da luminosidade. Guarde as definições mudando de UNLOCK para LOCK depois de premir longamente o botão.Seleção do impulso de entrada do disparador: Seleção de impulsos de entrada de disparo: alternar entre HIGH (borda ascendente) e LOW (borda descendente): CH1-CH4 corresponde aos números de série de entrada/saída do acionador.Modos de funcionamento:Modo de luz longa: O controlador acciona a fonte de luz continuamente após um disparo válido até que seja detectado um disparo inverso.Modo de ecrã salpicado: O controlador acende a fonte de luz durante 1,2 ms após um disparo válido e envia o disparo para a câmara: Comutar entre modos premindo a tecla PUSH e alternando o interrutor de bloqueio.Métodos de controlo:Através das ferramentas de controlo da fonte de luz OdinVision (porta série, software AVB): Selecionar a porta, definir a taxa de transmissão para 115200, controlar o estado de impulso/contínuo, ajustar o brilho por canal: Utilizado para disparo de câmaras de alta precisão, precisão de microssegundos.Estado contínuo: Controlo tradicional, abrir/fechar a fonte de luz conforme necessário.Controlo direto da máquina: Utilize o botão do interrutor para selecionar o canal e ajustar a luminosidade.Tabela de especificações do modelo:ModeloHDT24-70W-4DT-V2HDT24-150W-4DT-V2HDT24-300W-4DT-V2Manuais do utilizadorModo de accionamentoTensão constante (contínua/estroboscópica)DownloadModo de regulação256 níveis de controlo PWMBotão rotativo/RS232Frequência PWM120KHz PWMTensão de entrada24VCanais4Tensão de saída24VMax Corrente de saída3A6.3A12.5AMáxima potência de saída72W150W300WTensão de disparo externoDC5V～24V (~5.6mA)Atraso de disparo<30μs (dependente da carga)Temperatura/umidade de funcionamento0-40°C, 20-85% RH (sem condensação)Temperatura/umidade de armazenamento-20-60°C, 20-85% RH (sem condensação)Método de arrefecimentoArrefecimento naturalTamanho da forma:Especificações técnicas:Controlo de brilho: 256 níveis (0-255)Interface de controlo: Botão rotativo, RS232 (taxa de transmissão 115200)Canais: 4Tensão de entrada: 24Tensão de saída: 24VMacorrente máxima de saída: 3A / 6.3A / 12.5A (dependente do modelo)Potência máxima de saída: 72W / 150W / 300W (dependente do modelo)Frequência PWM: 120KHzTensão de ativação externa: DC5V-24V (~5.6mA)Atraso de disparo: <30μs (dependente da carga)Temperatura/humidade de funcionamento: 0-40°C, 20-85% RH (sem condensação)Temperatura/humidade de armazenamento: -20-60°C, 20-85% RH (sem condensação)Arrefecimento: Arrefecimento natural
