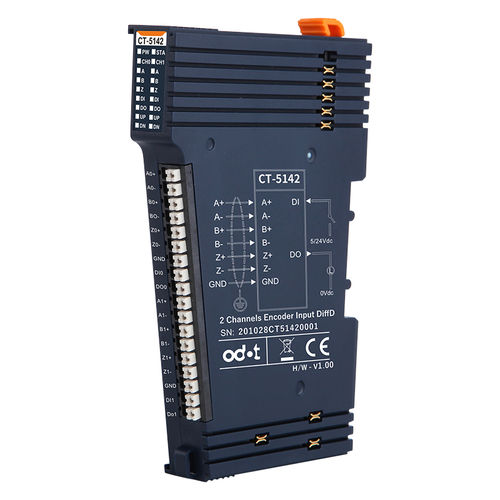

Módulo E/S analógico CT-5142

Modbus TCPModBUS RTUEthernet/IP

◆ o módulo suporta dois canais de entrada do codificador. ◆ cada canal codificador suporta a entrada de codificador incremental A/B ou codificador de pulso-direccional. ◆ cada canal codificador suporta entrada de sinal diferencial ortogonal A/B, gama de tensão de saída 0-5V. ◆ o modo codificador incremental suporta o modo de multiplicação de frequência x1/ x2 / x4. ◆ o modo pulso - direcção suporta sinal não direccional, entrada de pulso apenas. ◆ cada canal codificador suporta 1 sinal de entrada digital com uma tensão de entrada de 5Vdc ou 24Vdc. ◆ cada canal codificador suporta 1 sinal de saída digital com uma tensão de saída de 5Vdc. ◆ o módulo de entrada de campo e bus interno adopta isolamento magnético. ◆ o módulo contém 16 indicadores LED. ◆ a frequência máxima de entrada do codificador suportado pelo módulo é de 10MHz. ◆ o módulo suporta a função de medição, pode detectar a velocidade da carga ou a frequência do sinal de entrada. Operacional Temperatura: - -40~85℃ Operacional Humidade: - 5%~95% RH(Sem condensação) Classe de Protecção: - IP20 Número de canal: - codificador de 2 canais Indicador LED: - Indicador LED de 16 canais de entrada Tipo de sinal do codificador: - Entrada diferencial, gama de tensão de saída de 0-5V Tempo de filtragem do codificador: Por defeito 0,5us Frequência de contagem do codificador: 10.0kΩ Atraso de entrada DI: - OFF a ON: Max.3ms ON para OFF: Max.2ms Tensão de saída DO: 5V，range ±10% FAZER corrente de saída: Max.500mA DO corrente de afundamento de saída: Max.5uA
