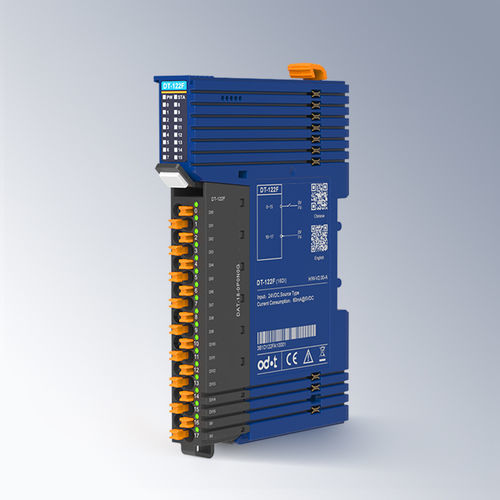

Módulo de entrada digital DT-122F

de 16 canaiscom 16 entradas digitaisde corrente

Módulo de entrada digital de 16 canais 24VDC/NPN/nível baixo válido Características do módulo - O módulo suporta 16 canais de entrada digital, suporta entrada de nível baixo e pode conectar-se ao sensor NPN. - O módulo pode coletar o sinal de saída digital do equipamento de campo (contato seco ou saída ativa). - O módulo pode ser conectado a um sensor digital de 2 ou 3 fios. - O módulo suporta a função de retenção de sinal de entrada, o tempo de retenção pode ser ajustado. - O módulo possui um indicador LED para 16 canais de entrada digital. - Barramento de fundo de cesto redundante de alta velocidade com blocos de terminais plugáveis. Parâmetros técnicos Parâmetros gerais - Consumo de corrente: 60mA@5VDC - Potência de campo: 19.2~28.8VDC (Nominal: 24VDC) - Diâmetro de fiação: Min.0.2mm²(AWG24), Max.1.5mm²(AWG16) - Terminal plugável: Suporte - Barramento de fundo de cesto: Redundância de barramento duplo - Instalação: Trilho DIN de 35mm - Dimensão: 119*14*80mm - Certificação do produto: Certificação CE Parâmetros de entrada - Número de canais: 16 canais de entrada - Indicador: 16 indicadores de canal - Características de entrada: IEC 61131, Tipo 3 - Sinal “0”: -5~30VDC (potencial de referência FV+) - Sinal “1”: -30~-11VDC (potencial de referência FV+) - Tensão mínima: -30VDC - Tensão máxima: 30VDC - Atraso de entrada: OFF para ON: Max.500μs, ON para OFF: Max.500μs Parâmetros ambientais - Temperatura de operação em instalação horizontal: -35℃~60℃ - Temperatura de operação em instalação vertical: -35℃~50℃ - Temperatura de armazenamento: -40℃~85℃ - Umidade ambiental: 5%~95%RH (sem condensação) - Altitude de instalação: <2000m - Grau de poluição: Ⅱ - Grau de proteção: IP20 - Propriedades mecânicas: Cumpre com IEC60068-2-6, IEC6008-2-27 - Resistência de isolamento: Cumpre com IEC61131-2 - Desempenho EMC: Cumpre com IEC61131-2, IEC61000-4 (ESD: Descarga por contato ±6kV, Nível de desempenho A; Descarga por ar ±8kV, Nível de desempenho A; SURGE: Modo comum ±2kV, Nível de desempenho A; EFT: ±2kV, Nível de desempenho A)
