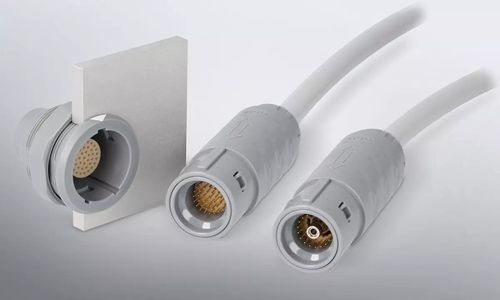

Conector redondo MEDI-SNAP®

híbridode cabo a cabopush-pull

Visão geral
ODU MEDI‑SNAP® é uma família de conectores circulares em plástico concebida para aplicações médicas, de medição/teste e eletrónica industrial. A série oferece design compacto, elevada densidade de contactos e inserts híbridos configuráveis para sinais, potência e fluidos. Estão disponíveis mecanismos de fecho Push‑Pull (bloqueio automático) e Break‑Away (desacoplamento rápido). Sistemas configurados são fornecidos com conjuntos de cabos adequados e codificação mecânica ou ótica. Uma variante apenas sinal pode acomodar até 41 contactos.

Principais características

• Mecanismos de fecho Push‑Pull e Break‑Away
• Carcaças plásticas leves (redução de peso até 75 % face a conectores metálicos comparáveis)
• Ciclos de acoplamento padrão ≥ 5 000 para variantes aplicáveis
• Conjuntos de cabos e sobremoldagem disponíveis; fornecimento em solução completa possível
• Compatível com métodos comuns de esterilização na área médica
• Capacidade híbrida: sinais, potência, fluidos, coaxial e fibra ótica

Aplicações
Soluções de conectividade compactas e modulares para tecnologia médica, equipamentos de medição/teste, eletrónica industrial e dispositivos móveis. Aplicações médicas típicas: monitorização de pacientes, eletrofisioterapia, dermatologia e endoscopia (variantes descartáveis disponíveis para usos limitados).

Variantes e versões especiais

• Versões apenas sinal: até 41 contactos (ex.: variante tamanho 3.5)
• Inserts híbridos que combinam contactos de sinal, potência e fluidos; opções para coaxial/fibra
• Variante descartável: fichas económicas de uso único ou limitado (tipicamente até 25 ciclos de acoplamento) compatíveis com receptáculos MEDI‑SNAP® reutilizáveis
• Variante High‑Voltage: transmissão fiável até 1 000 V AC

Tipos de fecho
Push‑Pull

• Acoplamento rápido em menos de um segundo
• Bloqueio automático evita libertação acidental, mesmo sob tração do cabo
• Destrancamento apenas por retracção deliberada da manga exterior; resistente a vibrações

Break‑Away

• Projetado para desconexão de emergência rápida em segundos
• Função break‑away garante separação imediata quando necessário
• Mantém transmissão de dados fiável e segurança operacional durante o uso

Especificações técnicas

• Nome da série: ODU MEDI‑SNAP®
• Material: carcaça plástica (leve)
• Densidade de contactos: elevada; versões apenas sinal até 41 contactos
• Ciclos de acoplamento: série padrão min. 5 000 (algumas variantes plásticas/descartáveis inferiores, ex. até 25)
• Tipos de fecho: Push‑Pull e Break‑Away
• Capacidade alta tensão: até 1 000 V AC (variante High‑Voltage)
• Proteção ao toque: conforme IEC 60601‑1 até 2 MOPP / 2 MOOP
• Robustez ESD (exemplos descartáveis): até 15 kV de tensão de ensaio
• Esterilizabilidade: compatível com métodos comuns de esterilização médica
• Redução de peso: até 75 % mais leve que produtos metálicos comparáveis
• Soluções de cabo: disponíveis com conjuntos e sobremoldagem; configuração de sistema inclui conjunto de cabos
• Transmissão de meios: sinais, potência, fluidos, coaxial, fibra ótica
• Instalação e manutenção: requisitos mínimos para integração do sistema
