Conector redondo ODU MINI-SNAP®

de dadosde alimentação elétricade crimpar

Visão geral

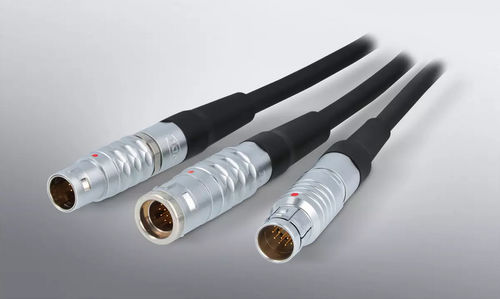

Conectores circulares metálicos com bloqueio push‑pull ou função break‑away. Os ODU MINI‑SNAP® apresentam corpos metálicos com diversas opções de acabamento e uma interface compacta de 6,4 mm, adequada para instalação em espaços reduzidos. Operam em faixas de temperatura ambiente extremas e oferecem várias opções de configuração.

Principais características

• Bloqueio push‑pull ou break‑away
• Mínimo 5.000 ciclos de acoplamento
• Contagem de contactos e tipos de terminação configuráveis
• Classes de proteção: IP50 e IP68 (consoante a configuração)

Descrição do produto
ODU MINI‑SNAP® está disponível em quatro séries (L, K, B, F). O conector combina uma interface compacta de 6,4 mm com bloqueio seguro: push‑pull ou break‑away. As variantes break‑away permitem acoplar/desacoplar em menos de um segundo para libertação de emergência. As variantes push‑pull bloqueiam mecanicamente e libertam‑se ao recuar a manga exterior; puxar o cabo não aciona a libertação.

Séries L, K e B

• Bloqueio push‑pull ou break‑away
• Codificação mecânica pino e ranhura
• 2–40 contactos; montagem mista possível
• Tipos de terminação: solda, crimpagem, para PCB

Série F

• Bloqueio push‑pull ou break‑away
• Codificação mecânica meia‑concha
• 2–27 contactos; montagem mista possível
• Tipos de terminação: solda, crimpagem, para PCB

Mecanismos de bloqueio
O mecanismo de auto‑bloqueio evita libertações acidentais por tração do cabo; a libertação manual faz‑se recuando a manga exterior. As séries L e K utilizam codificação pino‑ranhura; a série F utiliza meia‑concha.

Configuração e montagem
Opções incluem contagem de contactos selecionável, montagens mistas, vários métodos de terminação e entradas de cabo. Serviços de montagem personalizados estão disponíveis para adequar o produto à aplicação.

Aplicações
Adequado para equipamentos médicos, sistemas de comunicação, ensaio e medição e eletrónica industrial que exigem conectores circulares compactos e configuráveis.

Características / especificações técnicas

• Modelo / série: ODU MINI‑SNAP® (Séries L, K, B, F)
• Material: corpos metálicos (várias opções de acabamento)
• Tipos de bloqueio: Push‑pull, Break‑away
• Codificação: Pino & ranhura (L/K/B), Meia‑concha (F)
• Contagem de contactos: L/K/B: 2–40; F: 2–27 (montagens mistas possíveis)
• Tipos de terminação: solda, crimpagem, para PCB
• Diâmetro da interface: 6,4 mm
• Ciclos de acoplamento: ≥ 5.000 (típico para séries metálicas)
• Classes de proteção: IP50 e IP68 (consoante a configuração)
• Intervalo de temperatura de operação: –40 °C a +120 °C
• Mecanismo de libertação: recuar a manga exterior
• Break‑away: permite acoplar/desacoplar em < 1 s (variantes break‑away)
