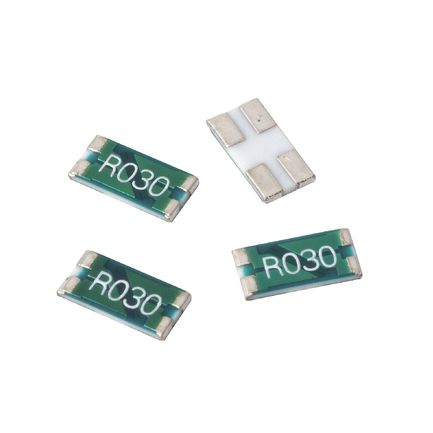

Resistor de película metálica LVK Series

SMDmontado em circuito impressopara medição de corrente

Elevada precisão quatro terminal Sentido atual Os resistores atuais do sentido permitem a medida do fluxo atual em um circuito monitorando uma queda de tensão através de uma resistência precisamente calibrada. A microplaqueta de LVK caracteriza quatro terminais, igualmente conhecidos como uma configuração de “Kelvin”. Esta configuração permite atual de ser aplicada com dois terminais opostos e uma tensão de detecção a ser medida através de outros dois terminais, eliminando o coeficiente da resistência e de temperatura dos terminais para uma medida atual mais exata. Isolar a tensão e os terminais atuais (veja o diagrama esquemático) facilita uma medida atual muito exata. A tecnologia proprietária de Ohmite oferece um coeficiente de temperatura excelente da resistência (TCR) mesmo para valores muito baixos da resistência. O elemento resistive consiste em uma liga durável, anticorrosiva do metal que combine o desempenho seguro com a capacidade para suportar ambientes ásperos.
