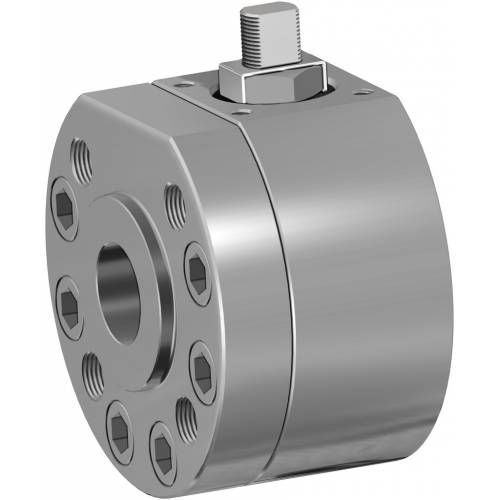

Válvula de esfera flutuante MAGNUM

de alavancapara águapara gás

1. Dispositivo antiestático (continuidade elétrica entre a esfera, a haste e o corpo) São evitadas cargas eletrostáticas que podem causar ignição em ambientes inflamáveis e/ou explosivos Segurança garantida do contato durante toda a vida útil da válvula 2. Anel antifricção duplo Garante um menor torque de acionamento da válvula Menor desgaste comparado com a execução com anel simples 3. Pacote de guarnições em "v" com 3 guarnições mais o-ring Uma vedação perfeita é garantida mesmo após um grande número de ciclos 4. Molas a prato na vedação da haste Garantem a recuperação das folgas devido ao desgaste causado pelo movimento semi-rotativo do eixo evitando perdas para fora Permitem manter energizadas as guarnições "chevron" (em V), evitando vazamentos para fora, diante de variações de temperatura consideráveis. EXECUÇÃO STANDARD • Esfera baixa flutuante, passagem total • Vedação soft-seat: DEVLON • Normas para flange de conexão EN 1092-1; ANSI B16.5 • Temperaturas operacionais ver diagrama de pressão temperatura • Classe de pressão: PN 63-100; ANSI 600 • Classe de vedação: EN12266-1 rate A • Fluido interceptado: produtos petrolíferos, fluidos autolubrificantes (líquidos e gasosos), desde que compatíveis com os materiais de construção. Para outras aplicações, contatar o escritório de vendas. • Dispositivo antiestático EN12266-2 • Vedação da haste: embalagem em V de série em TFM • Vedação adicional da haste com O-ring FKM • Haste anti Blow-out • Plano de perfuração do atuador conforme ISO 5211 • Ângulo de fechamento >7°
