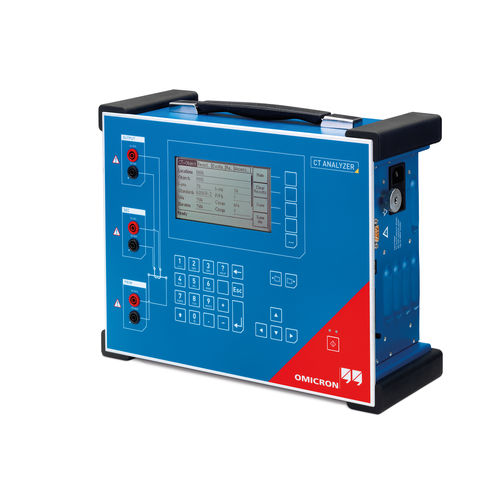

Aparelho de teste de corrente CT Analyzer

de tensãode resistênciaelétrico

Analise seu transformador de corrente (TC) apenas pressionando um botão Como o CT Analyzer funciona Injeta sinais de teste baixos no lado secundário do TC Determina os parâmetros de circuito equivalentes do TC Identifica todos os parâmetros de desempenho do TC Exibe todos os parâmetros relevantes do TC e sua exatidão em diferentes correntes e cargas Avalia o TC de acordo com a norma selecionada Determina parâmetros desconhecidos da placa de identificação do TC Desmagnetiza o TC após o teste. Faixa de medições Exatidão de fase e relação Resistência do enrolamento Características de excitação (ponto de joelho) Erro composto (ALF, ALFi, FS, FSi, Vb) Impedância da carga Parâmetros e classes de TC transiente (TCs tipo TPS, TPX, TPY e TPZ) Fator de dimensionamento transiente (Ktd) Se ausente/desconhecido: Tipo de TC, classe, relação, ponto de joelho, fator de potência, carga nominal, carga operacional, resistências primária e secundária do enrolamento Magnetismo residual e de remanência Avaliação imediata boa/ruim Recursos adicionais: Simule cargas e correntes diferentes Análise do efeito da saturação de TC Meça a relação de TP Multímetro
