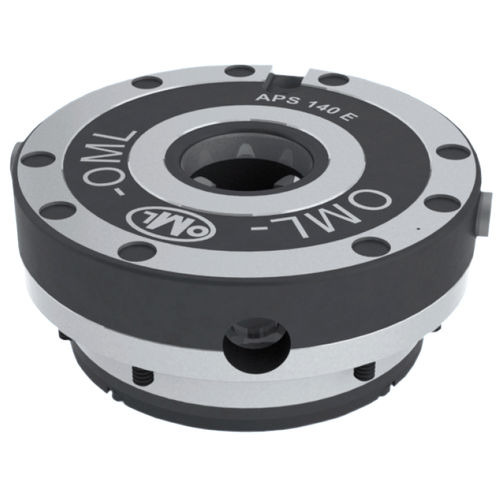

Cilindro de fixação ponto zero de embutir APS series

rápidocompactoredondo

É uma ligação universal entre a máquina ferramenta, o dispositivo de aperto e/ou a peça de trabalho. A flexibilidade do APS permite tanto o posicionamento como a fixação numa única operação. O APS utiliza ar comprimido oleado (6 BAR-85 psi) para desbloquear, utiliza força de mola para apertar. Não é necessário ar comprimido na condição de bloqueio. Fixar os pinos de aperto (A;B;C) nos dispositivos de aperto ou na peça de trabalho e "está feito"!!! Posicionamento e fixação numa única operação com precisão de repetibilidade < 0,005 mm (0,0002"). O seu tempo de instalação será reduzido em 90 %. O APS oferece-lhe maior flexibilidade na configuração e um aumento da produtividade, resultando num curto tempo de retorno do investimento. SISTEMA DE FIXAÇÃO COM 3 MANDÍBULAS A 120° O APS é o único sistema de aperto ZERO POINT com 3 mandíbulas a 120° e graças a tratamentos especiais antifricção e anticorrosão dos pinos e das mandíbulas de aperto (já tratados preliminarmente a 62 HRC), melhora ainda mais o seu desempenho. RIGIDEZ MÁXIMA! Pistão monolítico com planos inclinados Maxilares com duplo plano inclinado que gera o efeito "PULL DOWN" MÁXIMA PRECISÃO! Máxima precisão do acoplamento cónico entre o pino e o módulo FUNÇÃO DE DESBLOQUEIO a 6 bar FUNÇÃO TURBO A função Turbo está sempre integrada nos módulos APS PREMIUM. Turbo é a função através da qual o ar comprimido aumenta a força de aperto aplicada pelas molas (12.000 N) até atingir a força de aperto "PULL DOWN" de 30.000 N. FUNÇÃO DE LIMPEZA AUTOMÁTICA (APS PREMIUM) O posicionamento e a fixação dos dispositivos e/ou da peça de trabalho são conseguidos através dos pinos de fixação. O tipo A é utilizado para centragem, o tipo B é utilizado como referência, o tipo C para aperto.
