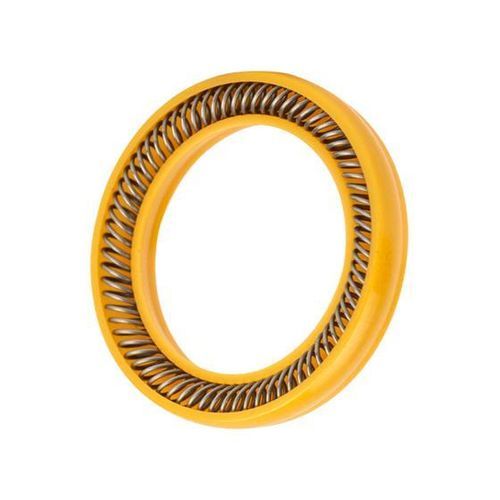

Vedação de mola

em polímeroem elastômeroem U

Visão geral do produto
Os vedantes energizados por mola Omniseal® são compostos por dois componentes de precisão: uma jaqueta de polímero e uma mola energizadora metálica resistente à corrosão. Em comparação com vedantes elastoméricos convencionais e juntas metálicas rígidas, estes vedantes oferecem desempenho de vedação de longo prazo em ambientes exigentes. Geometrias de mola incluem fita/helícale, cantilever (mola em V), em U e designs de passo/espiral avançados.

Aplicações

• Espaço
• Aviação
• Ciências da vida / dispositivos médicos
• Energia: livre de carbono (ex. hidrogênio, captura de carbono)
• Energia: petróleo & gás (upstream / midstream / downstream)
• Industrial (bombas, válvulas, indústria geral)
• Semicondutor
• Nuclear & pesquisa científica
• Outras indústrias (habitat, consumo, etc.)

Materiais
As jaquetas são produzidas a partir de resinas poliméricas de alto desempenho formuladas para demandas específicas de vedação. Omniseal® utiliza compostos proprietários, materiais de jaqueta PFAS-Free* e opções Meldin® em poliimida/termoplástico. Mais de 500 formulações internas destinam-se à resistência química, propriedades térmicas e tribológicas e capacidade de operação a seco.

Molas
A mola energizadora fornece resiliência permanente à jaqueta e compensa desgaste, desalinhamento ou excentricidade. A carga da mola é projetada para minimizar atrito em aplicações dinâmicas ou fornecer alta carga para vedação criogênica. As molas são fabricadas em ligas resistentes à corrosão, incluindo aços inoxidáveis série 300, 17-7 PH, Elgiloy®, Hastelloy®, Inconel®. Geometrias típicas: fita/helícale, cantilever (V), em U e passo/espiral avançado.

Famílias de produto / designs comuns

• 103A — design de mola em fita ou helicoidal para aplicações estáticas e de baixa velocidade; excelente controle de vazamentos em altas pressões e baixas temperaturas.
• 400A — design cantilever em V para aplicações dinâmicas; equilíbrio entre atrito e controle de vazamento para pressões e temperaturas moderadas; usado em válvulas de esfera e ambientes químicos agressivos.
• APS — design avançado de passo/espiral para minimizar atrito em aplicações dinâmicas; pequenas seções transversais para miniaturização (ciências da vida, dispositivos médicos).
• RACO® — design em U para vedação de face extrema, fluidos criogênicos e alto vácuo; design robusto comprovado em aplicações espaciais de longa duração.

Recursos disponíveis
O fabricante fornece um manual abrangente de vedantes energizados por mola (versões em inglês para EUA e UE) e vídeos de produto (origem/história, ferramenta de instalação, aplicação em propulsor de satélite) para apoiar a seleção e instalação.

Especificações técnicas

• Faixa de temperatura: -268°C a +316°C (-450°F a +600°F)
• Capacidade de pressão: vácuo até 50.000 psi (3448 bar)
• Velocidade dinâmica máxima: até 1 m/s
• Carga de aperto (mola): 1 a 11 N/mm
• Diâmetros disponíveis: 5 mm a 3000 mm
• Recomendações de acabamento superficial: Ra < 16 µin; Ra < 8 µin quando crítico
• Materiais da jaqueta: polímeros proprietários de alto desempenho, compostos PFAS-Free*, Meldin® polyimides e termoplásticos de engenharia (PPS, PEEK, PAI)
• Materiais da mola: aços inoxidáveis série 300, 17-7 PH, Elgiloy®, Hastelloy®, Inconel®
• Geometrias típicas: fita/helícale, cantilever (V), em U, passo/espiral avançado
• Aplicações suportadas: vedação estática & dinâmica, criogênico, alta temperatura, alta pressão, baixa fricção / funcionamento a seco, ambientes químicos e sulfurosos
