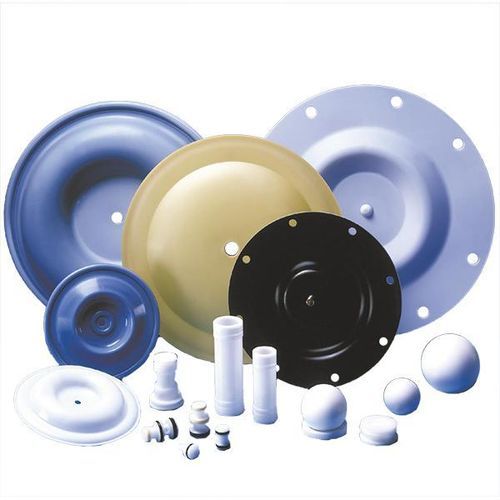

Membrana impermeabilizante Omniseal® Diaphragms

para bomba de diafragmaem PTFEem fluoropolímero

Sobre esta solução
Os diafragmas Omniseal® são projetados para longa vida útil em ambientes industriais exigentes. Fabricados em PTFE virgem e PTFE modificado, oferecem um equilíbrio entre compatibilidade química e desempenho mecânico para aplicações em bombas e válvulas.

Materiais

• PTFE virgem: indicado para serviços dinâmicos e estáticos leves a moderados; desgaste limitado; resistência térmica até 200°C; baixa permeabilidade a gases; bom desempenho criogênico; adequado para vácuo moderado a alto; graus compatíveis com FDA disponíveis.
• PTFE modificado: comportamento mecânico melhorado para serviços leves a moderados; mantém baixa permeabilidade e propriedades criogênicas; maior resistência a fluência e extrusão em comparação ao PTFE virgem; graus compatíveis com FDA disponíveis.

Projeto e fabricação
Os diafragmas são produzidos conforme as dimensões do equipamento do cliente para integração e montagem fáceis. Diafragmas de válvula são moldados por injeção na forma final com ferramentas de precisão em sala limpa Class 10000. Diafragmas de bomba são termoformados (baseados em TFM). As soluções são projetadas para aplicações de baixa e alta pressão e adaptadas às condições de operação.

Exemplos de aplicação

• Processamento industrial (bombas, válvulas)
• Equipamentos de ciências da vida
• Fabricação de semicondutores e bombas de vácuo
• Ciência e pesquisa nuclear

Desempenho

• Faixa de temperatura: dependente de material/projeto; tipicamente approx. -240°C a +280°C (-400°F a +536°F)
• Pressão: até 145 psi (10 bar) máximo para diafragmas de bomba e válvula (dependente da aplicação)
• Velocidade: diafragmas de bomba adequados para operação de alta frequência; diafragmas de válvula para abertura/fechamento em baixa velocidade
• Dimensões: diafragmas de bomba tipicamente Ø 50 mm — 400 mm; diafragmas de válvula nominal DN8 (1/4 in) — DN150 (6 in)
• Características funcionais: resistência à abrasão, baixa fricção e desgaste, baixa permeabilidade a gases, compatibilidade criogênica, adequação para vácuo moderado a alto, opções de conformidade FDA/USP

Especificações técnicas

• Marca: Omniseal®
• Materiais: PTFE virgem; PTFE modificado (família de fluoropolímeros)
• Faixa de temperatura: approx. -240°C a +280°C (dependente de material/projeto)
• Pressão máxima: 145 psi (10 bar) (dependente da aplicação)
• Diâmetros de diafragma de bomba: tipicamente 50 mm — 400 mm
• Tamanhos nominais de diafragma de válvula: DN8 (1/4 in) — DN150 (6 in)
• Diafragmas de válvula: moldados por injeção em sala limpa Class 10000 com ferramentas de precisão e rastreabilidade de lote
• Diafragmas de bomba: termoformados (TFM) para resistência à abrasão, baixa fricção e operação em alta frequência
• Regulatório: alguns graus disponíveis com conformidade FDA ou USP
• Benefícios do PTFE modificado: melhor resistência a fluência e extrusão em comparação ao PTFE virgem mantendo baixa permeabilidade e propriedades criogênicas
