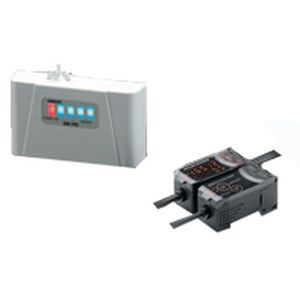

Contador de partículas aerotransportadas de ar ZN-PD

digitalsem visoróptico

Visão geral
O ZN-PD é um sensor compacto de partículas de ar projetado para monitoramento contínuo em linha de processos. Utiliza laser de semicondutor e design ótico de alta sensibilidade para detectar partículas a partir de 0,3 µm. Um ventilador de sucção externo de alto desempenho assegura amostragem estável para medições de tendência a longo prazo. Projetado para montagem em trilho DIN e alimentação 24 VDC, o ZN-PD integra-se a sistemas automatizados de produção e controle de ambientes limpos.

Principais características

• Detecção de partículas até 0,3 µm por laser de semicondutor e ótica de alta sensibilidade.
• Ventilador de sucção externo para amostragem constante e estável a longo prazo.
• Indicador de tendência de partículas com contagens numéricas para 0,3, 0,5 e 1,0 µm e saídas de sinal configuráveis em limites definidos.
• Exibição em tela e registro de dados via Interface Unit e software dedicado (vendidos separadamente); exportação CSV para análise.
• Monitor de ar limpo em tempo real: gráficos coloridos, contagens de partículas e visualização de tendências; configurações ajustáveis via PC.
• Controle multiponto de qualidade (patente pendente): controlar até 10 sensores de partículas e até 9 unidades de limpeza de ar a partir de uma Interface Unit sem ordem rígida de energização.
• Projetado para aplicações em linha: montagem em trilho DIN, alimentação 24 VDC e saídas externas em dois níveis para avisos e alarmes.

Aplicações
Adequado para gestão de tendência em linha e controlo da limpeza a nível de processo em linhas de produção, utilidades limpas e ambientes controlados. Os dados de medição suportam a garantia de qualidade, deteção de falhas e melhoria de processos.

Observações
A Interface Unit e o software dedicado são vendidos separadamente. Os dados registados podem ser exportados em formato CSV para análise em folhas de cálculo.

Especificações técnicas

• Modelo: ZN-PD
• Tamanhos de partículas medidas: 0,3 µm, 0,5 µm, 1,0 µm
• Tecnologia de deteção: laser de semicondutor; design ótico de alta sensibilidade
• Entrada de ar: ventilador de sucção externo para amostragem constante
• Display/saídas: exibição de tendência de partículas; contagens numéricas; saídas de sinal por limiar; gráficos coloridos; gráficos de tendência
• Registo de dados: Interface Unit e software dedicado (vendidos separadamente); registo em tempo real; saída CSV
• Controle multiponto: até 10 sensores e até 9 unidades de limpeza por Interface Unit
• Montagem: trilho DIN
• Alimentação: 24 VDC
• Níveis de saída externa: dois níveis (avisos e alarmes)
• Projetado para: aplicações em linha
