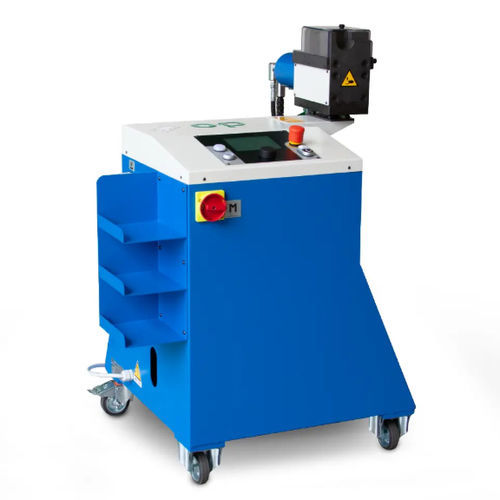

Máquina alargadora de tubos pré-montagem UNISPEED USFL 24/37 ES 6/18

Visão geral
A UNISPEED USFL 24/37 ES 6/18 realiza o pré-montagem de anéis DIN2353 e, com um bloco de alargamento opcional, executa o alargamento a 37° de tubos rígidos hidráulicos até 18 mm de diâmetro e 2 mm de espessura. O cilindro não está integrado na estrutura principal (patente em pedido), aumentando o espaço de trabalho e permitindo processar tubos com um trecho reto muito curto, comuns em tubos perfilados ou compósitos. A máquina inclui controlo electrónico com ecrã táctil para introdução de parâmetros e salvaguarda de receitas. As ferramentas de alargamento são fornecidas segundo UNI ISO 8434-2 e DIN 3949.

Notas
As especificações do produto podem ser alteradas sem aviso prévio.

Principais características

• ALARGAMENTO 37° — 6 - 18 x 2 mm (1/4" - 5/8" x 0.08")
• PRÉ-MONTAGEM 24° — 6 - 18 x 2 mm
• MATERIAIS — AISI 316 Ti, ST 37.4
• PESO SEM ÓLEO — 132 kg (291 lbs)
• DIMENSÕES (C x L x A) — 808 x 798 x 1075 mm (31.8" x 31.4" x 42.3")
• TENSÃO PADRÃO — 400 V 50 Hz 3F
• POTÊNCIA DO MOTOR — 0,75 kW (1 Hp)
• ÓLEO (NÃO INCLUÍDO) — 13 L
• CONTROLO ELETRÓNICO POR ECRÃ TÁTIL — incluído

Opcionais

• PEDAL ELÉCTRICO — opcional
• BLOCO DE ALARGAMENTO 37° 6-18 mm — opcional
• SUPORTE DE FERRAMENTAS 6-18 mm — opcional
• TENSÃO ESPECIAL — opcional

Especificações técnicas

• Operações: pré-montagem de anéis DIN2353; alargamento 37° com bloco adicional
• Capacidade de tubo (alargamento): 6 - 18 x 2 mm
• Capacidade de tubo (pré-montagem): 6 - 18 x 2 mm
• Normas: UNI ISO 8434-2, DIN 3949
• Materiais: AISI 316 Ti, ST 37.4
• Peso (sem óleo): 132 kg
• Dimensões (C x L x A): 808 x 798 x 1075 mm
• Tensão padrão: 400 V 50 Hz 3 fases
• Potência do motor: 0,75 kW (1 Hp)
• Capacidade de óleo (não incluído): 13 L
• Controlo: ecrã táctil electrónico com introdução de parâmetros e salvaguarda de receitas
• Nota de projeto: cilindro não integrado na estrutura principal (patente em pedido) para aumentar o espaço de trabalho e permitir o processamento de tubos com trecho reto muito curto
