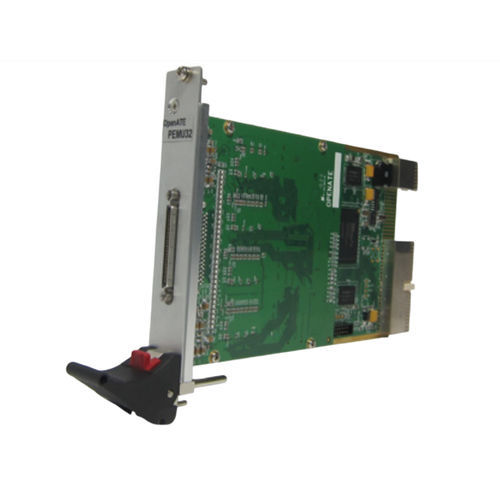

Placa de E/S digital PEMU32

PXIcom 32 E/S3U

O PEMU32 representa um novo nível de MULTIFUNÇÃO para instrumentação baseada em PXI. Com base na arquitectura comprovada do PE32, o PEMU32 oferece electrónica de alta tensão PMU/DPS e pinos num formato compacto, 3U PXI. Cada cartão pode funcionar como um subsistema digital autónomo ou, se necessário, vários cartões podem ser interligados, suportando até 256 pinos bi-direccionais (8 placas). A PEMU32 também suporta memória de padrão profundo, oferecendo 32 M de memória vectorial on-board com controlo dinâmico por direcção de pinos e com taxas de teste até 10 MHz. O PEMU32 suporta -1 ~ +10 VOH VOL VIH VIL por canal e 32 PMU/4 DPS por placa. O PEMU32 oferece 4 conjuntos de cronometragem, 2 TG Edges do condutor, 2 TG Edges do estroboscópio. 1 conjunto de formatos com seis formatos de dados de transmissão são suportados: RTZ (Return To Zero), RTO (Return To One), NRZ (Non Return To Zero) NRO (Non Return To One), SBC (Surround By Complement) ,NF (sem formato) que pode fornecer flexibilidade para criar uma variedade de ciclos de bus e formas de onda para testar produtos de placa e caixa de nível.8 PMU podem ser agrupados para corrente elevada DPS. 100MHz contador de 32 bits para medição de frequência. Memória a bordo O PEMU32 oferece 32 M de memória vectorial por canal. Tempos de ciclo de padrão programável até 232 ou infinito. Há símbolos de padrões incluindo 0, 1, L, H, X, Z, J, Q. 32 M de registo de falhas ou captura para cada canal. Compatibilidade Todos os cartões OpenATE Interfaces PXI cumprem com a Especificação PXI 2.0 (emitido em Agosto de 2000) Software O PEMU32 é fornecido com API e Pattern Editor. O Pattern Editor é uma ferramenta de software que edita padrões de teste. Aplicação - Equipamento de teste automático(ATE) - Teste Funcional Digital do Consumidor - Geração/Captura de Padrões Digitais
