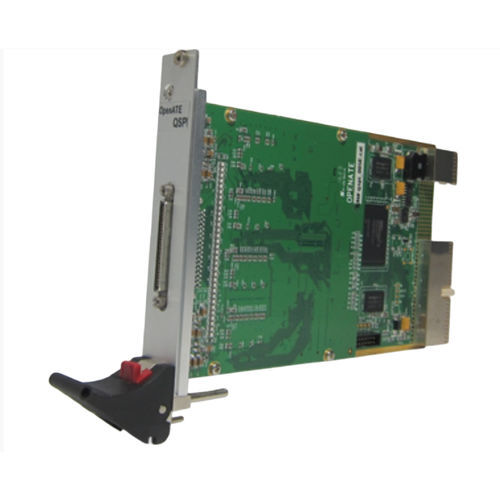

Placa de E/S digital QSPI

USBde 64 E/SPXI

O QSPI representa uma multi-função de desempenho e capacidades para instrumentação digital baseada em PXI. O QSPI oferece uma eletrónica de pinos de elevado desempenho e 4 mestres I2C e 4 contadores de 32 bits e 4 geradores de relógio num formato PXI 3U compacto. Cada placa pode funcionar como um testador de dispositivos I2C/SPI de quatro locais, podendo ser interligadas várias placas, suportando até 64 locais. O QSPI também suporta memória de padrões profundos, oferecendo 32M de memória vetorial a bordo com controlo dinâmico de direção por pino e com taxas de teste até 10 MHz. Caraterísticas O QSPI suporta -1 ~ +10 VOH VOL VIH VIL por canal e 32 PMU por placa. O QSPI oferece 1 conjunto de temporização, 2 bordas TG de driver, 2 bordas TG de strobe e quatro formatos de dados de drive são suportados. RTZ (Return To Zero), RTO (Return To One), NRZ (Non Return To Zero), SBC (Surround By Complement) que podem proporcionar flexibilidade para criar uma variedade de ciclos de bus e formas de onda para testar produtos ao nível da placa e da caixa. Memória a bordo O QSPI oferece 32 M de memória vetorial por local. Tempos de ciclo de padrão programáveis até 232 ou infinitos. Existem símbolos de padrão incluindo 0, 1, L, H, X, Z, J, Q. Compatibilidade Todas as placas PXI da OpenATE Interfaces estão em conformidade com a Especificação PXI 2.0 (emitida em agosto de 2000) Software O QSPI é fornecido com a API e o Pattern Editor. O Pattern Editor é uma ferramenta de software que edita padrões de teste. Aplicação - Equipamento de teste automático (ATE) - Teste funcional digital do consumidor - Geração de padrões digitais - Teste de dispositivos I2C salve
