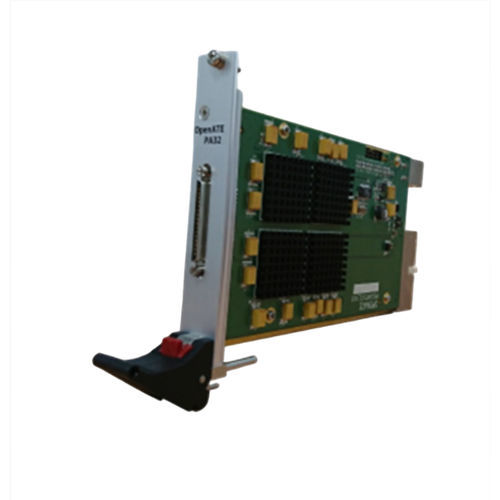

Placa de E/S digital PA32S

serialcom 32 E/SPXI

O PA32S representa um novo nível de desempenho e capacidades para instrumentação digital baseada em PXI. Baseado na arquitetura comprovada do PE32, o PA32S oferece uma eletrónica de pinos de elevado desempenho e um gerador de temporização melhorado num formato PXI 3U compacto. Cada placa pode funcionar como um subsistema digital autónomo ou, se necessário, podem ser interligadas várias placas, suportando até 512 pinos bidireccionais (16 placas). O PA32S também suporta memória de padrões profundos, oferecendo 32 M de memória vetorial integrada com controlo dinâmico por direção de pino e com taxas de teste até 33 MHz. Com a nova memória de captura/registo de 32 M, o PA32S pode capturar 32 canais de registo de falhas. Caraterísticas O PA32S suporta -0,5V ~ +5V VIH VIL por canal VOH/VOL por dois canais, e PMU por canal. O PA32S oferece 16 conjuntos de temporização, 2 bordas TG de driver, 2 bordas TG de strobe. são suportados 2 conjuntos de formatos, alterados em tempo real, e quatro formatos de dados de acionamento: RTZ (Return To Zero), RTO (Return To One), NRZ (Non Return To Zero), SBC (Surround By Complement), o que pode proporcionar flexibilidade para criar uma variedade de ciclos de bus e formas de onda para testar produtos ao nível da placa e da caixa. 8 100MHz 32bit TMU para medição de frequência. Motor de dados I2C/SPI para acesso à porta de série. O padrão de quatro locais pode executar um padrão de 32 canais como um padrão de 4 locais e 8 canais. Com um relógio de referência de 96MHz, é possível gerar um padrão de 2,4MHz para o dispositivo de microfone. Memória a bordo O PA32S oferece 32 M de memória vetorial por canal. Tempos de ciclo de padrão programáveis até 232 ou infinitos. Existem símbolos de padrão incluindo 0, 1, L, H, X. Compatibilidade Todas as placas PXI da OpenATE Interfaces estão em conformidade com a Especificação PXI 2.0 (emitida em agosto de 2000)
