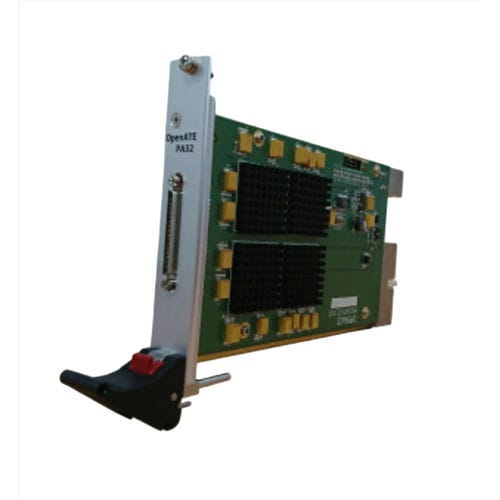

Placa de E/S digital PA32IX

TTLcom 32 E/SPXI

O PA32IX representa um novo nível de desempenho e capacidades para instrumentação digital baseada em PXI. Cada placa pode funcionar como um subsistema digital autónomo ou, se necessário, podem ser interligadas várias placas, suportando até 512 pinos bidireccionais (16 placas). O PA32IX também suporta uma memória de padrões profunda, oferecendo 64 M de memória vetorial integrada com controlo estático por direção de pino e com taxas de teste até 50 MHz. Com a nova memória de captura de 64M, o PA32IX pode capturar o registo de dados de 32 canais. Caraterísticas O PA32IX suporta -0,5 ~ +3,5 VTH por canal, VIH/VIL por canal. O PA32IX oferece 1, 2 bordas TG de driver, 1 borda TG de strobe e quatro formatos de dados de drive são suportados: RTZ (Return To Zero), RTO (Return To One), NRZ (Non Return To Zero), SBC (Surround By Complement), que podem proporcionar flexibilidade para criar uma variedade de ciclos de bus e formas de onda para testar produtos ao nível da placa e da caixa Memória a bordo O PA32IX oferece 64 M de memória vetorial por canal Compatibilidade Todos os cartões OpenATE Interfaces PXI estão em conformidade com a Especificação PXI 2.0 (emitida em agosto de 2000) Software O PA32IX é fornecido com a API e o Pattern Editor. O Pattern Editor é uma ferramenta de software que edita padrões de teste Aplicação - Captura de padrões digitais - Geração de padrões digitais - Teste de CIs híbridos e digitais
