Descrição

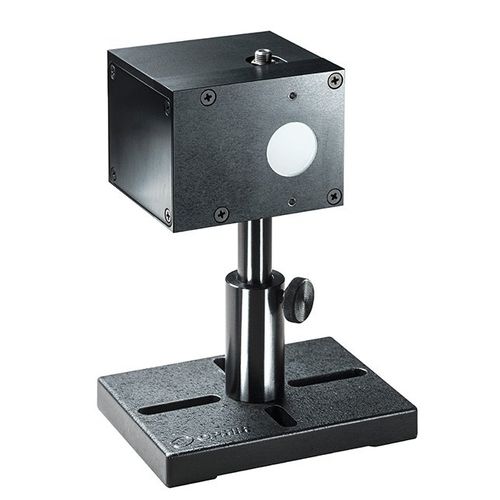

O IS1.5-VIS-FPD-800 oferece múltiplas capacidades de medição em um único dispositivo de esfera integradora: a) um fotodiodo de precisão para medição de potência média calibrada, b) um fotodiodo rápido para caracterização da forma de pulso em um osciloscópio e um adaptador de fibra óptica SMA integrado, e c) um adaptador de fibra óptica SMA para fácil conexão a um espectrômetro. O IS1.5-VIS-FPD-800 tem um pequeno diâmetro interno de 1,5 polegadas (38mm), para minimizar o efeito de estiramento de pulso inerente às esferas integradoras, dando-lhe uma constante de tempo de 0,7ns. Juntamente com seu fotodiodo de silício rápido, o IS1.5-VIS-FPD-800 fornece um tempo de subida de pulso de 0,8ns e um tempo de queda de 2,8ns.
Especificação
Tipo de Detector: Si:calib & Si:fast
Abertura da porta de entrada: Ø20mm
Divergência máxima do feixe: ±60 graus
Porta de fibra óptica: conector SMA, máximo NA 0,44
Dimensões: 67 C x 52 L x 61 P (mm)
Conformidade: CE, China RoHS
Detector 1: Fotodíodo Si, medição de potência calibrada
Alcance espectral (det. 1): 400-1100nm
Faixa de Potência (det. 1): 400nW-4W
Saída (det. 1): Cabeça Inteligente, D15
Detector 2: Fotodíodo Si rápido, detecção de forma de pulso temporal
Alcance espectral (det. 2): 400-1100nm
Tempo de subida (det. 2): 0,8 nsec
Tempo de queda (det. 2): 2,8 nsec
CW Responsivity @ 940nm: 55 tip. µA/W
Corrente de Ruído: 18 tip. fA/√Hz
Saída (det. 2): Corrente analógica, BNC
---
