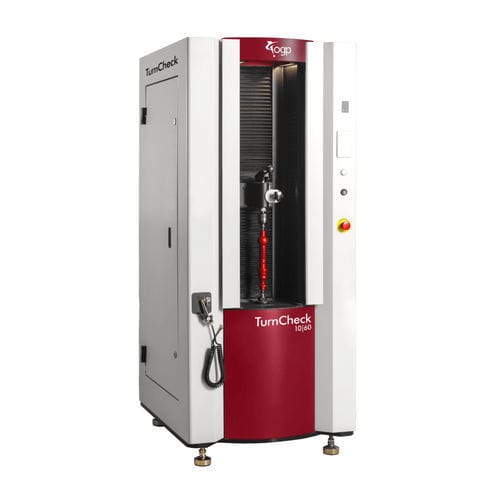

Máquina de medição de diâmetro TurnCheck™ Series-10

da cilindricidadede comprimentoóptica

TurnCheck™ Os sistemas Série-10 oferecem uma forma rápida e fácil de medir veios, cilindros e outras peças torneadas, rectificadas ou extrudidas. Basta colocar a peça e pressionar GO. Os sistemas TurnCheck Series-10 são instrumentos de medição óptica de precisão concebidos para ambientes de chão de fábrica. Os sistemas TurnCheck são robustos e fiáveis, acomodando peças até 175 mm de diâmetro por 800 mm de comprimento. TurnCheck digitalizará e medirá uma peça em segundos utilizando o seu sistema óptico telecêntrico, de grande campo de visão. Com 100 mm de largo campo de visão e alcance vertical de 400, 600 ou 800 mm, os sistemas TurnCheck Série-10 podem manusear praticamente qualquer peça torneada ou aterrada. O software TurnCheck permite a medição fácil de diâmetros, comprimentos, distâncias, ângulos, raios, forma, posição, cilindricidade, e run-out - e pode emitir dados de pontos para análise externa. O conjunto do cabeçote móvel é concebido para ser facilmente operado com uma mão para um alinhamento mecânico preciso da peça de trabalho. Kits adicionais opcionais de fixação de trabalho que cabem no fuso acomodam peças que não têm centros. O suporte de base de granito para rotação proporciona uma base rígida e isola a vibração.
