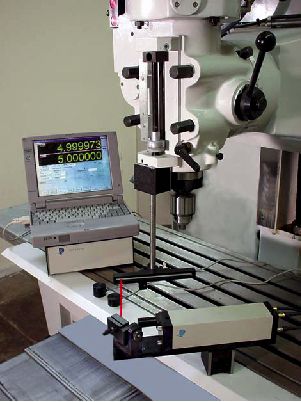

Sistema de medição de geometria LB-500

de coordenadasa laserCNC

LASER/BALLBARRA O Laser/Ballbar LB-500 da OPTODYNE (Patente Pendente) é um pacote adicional ao MCV-500 da OPTODYNE, Sistema de Calibração Máquina-Linear. O sistema combinado pode ser usado para calibrar máquinas-ferramenta CNC, CMMs (Máquinas de Medição por Coordenadas), e outras máquinas de medição de precisão e estágios e realizar testes circulares para servo-ajuste e testes dinâmicos. O Laser/Ballbar da OPTODYNE fornece uma maneira rápida e eficiente de medir a precisão de contorno de uma máquina ao longo de um caminho circular. O teste circular mostra como os eixos trabalham em conjunto para mover a máquina numa trajetória circular. Os desvios de um círculo perfeito são causados por erros como folga, servomismo, descasamento de escala, geometria da máquina, erros periódicos, stick-slip, etc. Um gráfico polar é então gerado para mostrar as verdadeiras capacidades de contorno das máquinas. Devido aos recursos exclusivos, High Data Rates (até 1000 dados/seg), High Resolution (0,005 µm - 0,0000005 ") e Small Radius (tão pequeno quanto 0,05"), erros dinâmicos em altas taxas de alimentação da máquina também podem ser determinados. O software WindowsTM, executado em qualquer computador compatível com IBM, é de fácil utilização e concebido para recolher e analisar dados de acordo com uma variedade de padrões da indústria.
