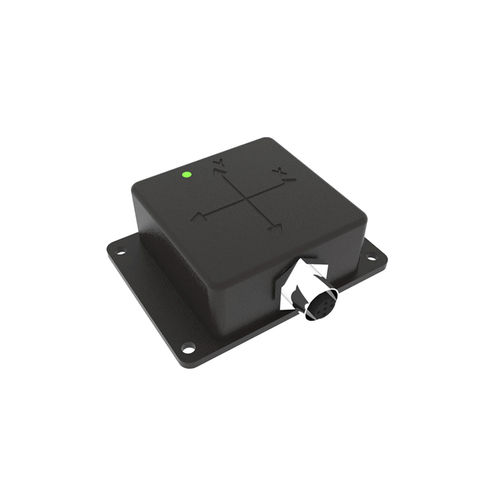

Sensor de inclinação de 1 eixo OIAC2

CANopenanalógicoMEMS

OIAC2 sensor de inclinação de 2 eixos +/-30deg Descrição geral O OIAC3 é um sensor de inclinação 1D ou 2D baseado na tecnologia MEMS (Micro Electro Mechanical Systems). O dispositivo detecta ângulos de inclinação até ±60 graus nos eixos de inclinação e rotação e 360 graus numa medida de eixo único. O OIAC3 é compacto e robusto. O invólucro de metal anodizado torna-o resistente a choques e vibrações externas, poeira e condições adversas. Os sinais MEMS são filtrados internamente por um filtro passa-baixo analógico de segunda ordem com uma frequência de corte de 20Hz (filtro de hardware) e um filtro digital programável pelo utilizador (média móvel). Os dois filtros produzem uma maior rejeição de ruído, aumentando a estabilidade da medida. O interface de saída é certificado CAN-OPEN, totalmente compatível com o DS 301 DSP 410. O OIAC3 é programável através de quadros CAN sem ferramentas adicionais. O OIAC3-A000-M é altamente exato (+/-0,05°) e pode ser configurado no modo de medição preferido (1 ou 2 eixos). O OIAC3-1360-M e o OIAC3-2060-M são inclinómetros de 1 eixo e de 2 eixos, respetivamente, com uma precisão média (+/-0,2°). Estão disponíveis versões de um canal ou redundantes. O OIAC3 é garantido em toda a gama de temperaturas industriais [-40;+85]°C. Está disponível uma compensação na gama de temperaturas para reduzir o desvio térmico por um fator de 4. Esta compensação está disponível para o OIAC3-A000 e é sugerida sempre que é necessária uma precisão total mais elevada (por exemplo, energia solar concentrada). Aplicações Equipamentos de construção Quintas solares Automação de armazéns Máquinas agrícolas Automação de edifícios Equipamentos de mineração Sistemas de alarme de capotamento de carros e camiões Caraterísticas Precisão de ±0,5 graus na faixa de ±30°, em ambos os eixos, em toda a faixa de temperatura
