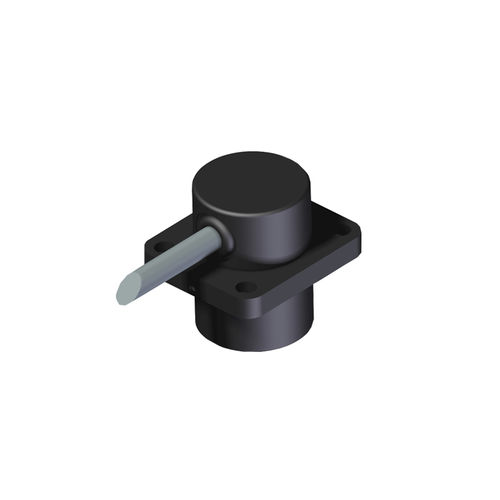

Sensor de posição linear OIS22

sem contato mecânicomagnetostritivoóptico

OIS22 Sensor de posição absoluta para cilindros oleodinâmicos Descrição geral Para conhecer continuamente a posição absoluta da haste num cilindro (aplicação em cilindros oleodinâmicos, por exemplo), a Optoi desenvolveu um sensor refletor, baseado em tecnologia ótica. A plataforma patenteada baseia-se num sensor inteligente, baseado em emissores e receptores ópticos, combinado com um robusto tipo de código de barras, que está localizado na haste do pistão. O código de barras é fabricado de acordo mais de 10 anos de experiência no sector das máquinas automóveis para o mercado industrial e agrícola. Uma parte desta codificação é detetável continuamente, durante o movimento do pistão no cilindro, através de meios de deteção adequados que estão normalmente dispostos no cilindro da unidade cilindro-pistão. As principais vantagens deste método de medição inovador, em comparação com os tradicionais (magnetostrictivos e potenciómetros), são: a ausência de mão de obra para a instalação (o sensor pode ser simplesmente ligado ao invólucro do cilindro e não à haste), a ausência de contacto da medida (princípio da reflexão ótica), a adequação aos cilindros direcionais (passagem através da haste), a robustez da haste (que pode ser sólida e não perfurada) e, finalmente, a ausência de calibração/fácil substituição. Em poucas palavras, uma tecnologia plug & play e fiável Aplicações Controlo da posição dos cilindros de direção Controlo da posição dos cilindros de elevação Controlo da posição dos cilindros de inclinação fabricados para Máquinas acionadas por satélite Máquinas agrícolas Máquinas para terrenos acidentados Manipuladores, máquinas florestais Caraterísticas  O mais fácil de montar  Não invasivo (sem contacto, sem perfuração da haste)  Instalável também em cilindros de duplo efeito
