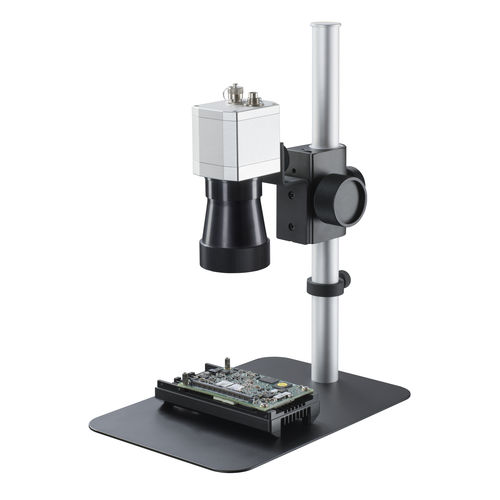

Objetiva de microscópio macro PI 640i

de mediçãopara inspeçãopara microscopia

As lentes do microscópio para a câmara térmica online PI 640i foram concebidas para a inspeção térmica precisa de placas eletrónicas, conjuntos microeletrónicos e componentes ao nível do chip. Alcançam resoluções espaciais tão baixas quanto 28 µm. Quando combinado com a câmara térmica online PI 640i, este conjunto de microscópio térmico é ideal para análises laboratoriais, desenvolvimento de produtos, validação e análise de falhas nos setores da eletrónica e dos semicondutores. O sistema permite um funcionamento sem intervenção manual para realizar testes, sondagens e medições de temperatura em simultâneo. Isto torna-o uma excelente opção para investigações térmicas detalhadas. A distância de trabalho é definida entre 80 e 100 mm, o que garante uma focagem estável e condições de medição consistentes. A resolução do detetor VGA é de 640 × 480 píxeis e o passo de píxel é de 17 µm, otimizado para radiação infravermelha de onda longa (8–14 µm). Isto garante uma elevada qualidade de imagem, baixo ruído térmico e uma resolução de temperatura de até 80 mK. Com um campo de visão de medição (MFOV) mínimo de apenas 3 × 3 píxeis, o microscópio térmico PI 640i consegue medir com precisão a temperatura em alvos muito pequenos. Evita os erros típicos causados por efeitos de pontes térmicas que podem ocorrer com sensores de contacto. As taxas de fotogramas de até 125 Hz permitem a análise de alterações térmicas rápidas, tais como as provenientes de díodos laser pulsados ou de componentes eletrónicos de comutação rápida. O pacote inclui ótica de microscópio intercambiável concebida na Alemanha, um suporte de montagem de precisão e o software optris PIX Connect, que não requer licença. Este software suporta totalmente SDKs para Windows e Linux. Acessórios adicionais, incluindo lentes intercambiáveis, interfaces de processos industriais,
