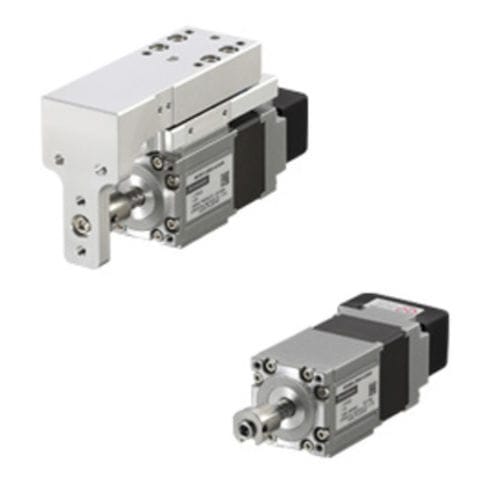

Atuador elétrico DRS2 series

linearde passocom fuso de esferas

Cilindros eléctricos compactos com motores de passo com codificador absoluto O cilindro linear compacto da série DR/DRS2 utiliza o motor passo-a-passo e o driver da série αSTEP AZ. O atuador está equipado com o motor de passo de codificador absoluto mecânico. O codificador absoluto é um sensor absoluto mecânico multi-voltas, pelo que não é necessário um sensor externo. Isto ajuda a poupar espaço e a reduzir a cablagem, bem como a tornar o design do equipamento mais compacto e leve. Tipo de mesa ou tipo de haste disponível. Motor passo a passo com codificador absoluto da série AZ Tipo de mesa ou tipo de haste entrada 24/48 VDC São necessários cabos de ligação da série AZ e controlador de entrada CC (vendidos em separado)* Design e estrutura fiáveis Um rotor oco e uma porca de fuso de esferas são unidos. Uma vez que não são necessárias peças de ligação, há menos folga do que quando a rigidez do acoplamento, etc. combina outras peças. Por conseguinte, é possível obter um posicionamento altamente preciso. Elevada precisão de posicionamento A porca do fuso de esferas está ligada ao rotor oco. Através da rigidez do acoplamento e de outros aspectos da combinação de peças, o impacto da folga foi minimizado, obtendo-se um posicionamento de alta precisão.
