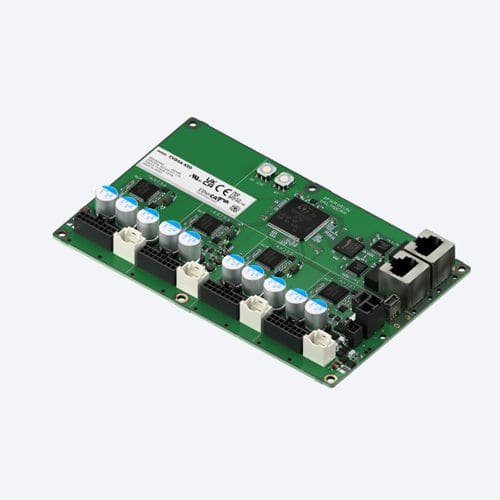

Controle de motor DC CVD Series Multi-Axis Driver

de passo de 2 fasesde passo de 5 fases

Entrada DC, compatível com EtherCAT, controle de 4 eixos. Compacto, leve, fiação reduzida, economia de espaço. Pode ser usado com motores de 2 fases/5 fases e atuadores elétricos. Capaz de operação síncrona via comunicação EtherCAT. Equipado com captura de informações do codificador, função de freio eletromagnético controlado automaticamente, etc. Características: - Sinais de E/S consolidados em um único cabo de comunicação EtherCAT. A fiação para comunicação de 4 eixos e fonte de alimentação são integradas em um único driver. - Reduz as horas de trabalho para fiação e diminui problemas de fiação incorreta. - Gestão integrada de informações do dispositivo, incluindo informações do motor, usando um mestre EtherCAT. - Conexão em cadeia reduz a fiação. - Instalação que economiza espaço com tipo de conector em ângulo reto. - Fiação simples: posições dos conectores concentradas em 2 lados para fiação simplificada e organizada. - Tampa opcional do driver (vendida separadamente) impede que objetos estranhos caiam sobre o driver e está em conformidade com a proteção IP20. Uso combinado de motores de 2 fases/5 fases e controle síncrono usando comunicação EtherCAT: - Motores e atuadores de 2 fases/5 fases podem ser controlados por um único driver, reduzindo o inventário de peças e custos de gestão. - Controle síncrono é possível enquanto se utilizam diferentes características de motores de 2 fases/5 fases via comunicação EtherCAT. Captura de informações do codificador e detecção de desvio de posição: - Função para capturar informações do codificador. O desvio de posição pode ser detectado e emitido como um sinal sem um controlador host. - A posição real e a velocidade do motor podem ser monitoradas no PC usando o software de suporte MEXE02. - Não há necessidade de contadores de alta velocidade, reduzindo o custo do controlador host. - Sinais são emitidos para o controlador host via comunicação EtherCAT, reduzindo o tempo de criação do programa. Controle automático do freio eletromagnético e fonte de alimentação: - Nenhum circuito de controle de freio eletromagnético necessário, reduzindo o tempo de criação do programa. - Reduz o tempo de trabalho de fiação. Fonte de alimentação para sensores: - Pode fornecer energia para sensores. Funções de alarme e informação: - Saída de alarme de desvio de posição excessivo permite a detecção de perda de passo do motor (alarme de superaquecimento do circuito principal, etc. também pode ser emitido). - Capaz de emitir temperatura do driver, sobretensão, subtensão, etc. como mensagens de informação. - Pode ser monitorado via comunicação EtherCAT. - Separação da fonte de alimentação principal/fonte de alimentação de controle: relé de segurança externo separado pode ser adicionado para desligar a fonte de alimentação principal; monitoramento via EtherCAT possível mesmo quando a fonte de alimentação principal está desligada. - Função de supressão de corrente de irrupção da fonte de alimentação principal protege os circuitos de correntes de irrupção quando a alimentação é ligada. Software de suporte, funções de monitoramento: - O software de suporte MEXE02 permite configurar e editar dados de operação e parâmetros, ensinar e monitorar status. - Inicialização e avaliação: configuração de parâmetros, monitor de status de todos os eixos, monitor PDO, operação remota. - Ajuste: monitor de forma de onda (o valor de demanda de velocidade do motor e outros valores podem ser verificados como um osciloscópio; as leituras podem ser salvas como imagens ou CSV). - Diagnóstico e manutenção: monitor de alarme, monitor de informações da unidade, monitor de status. Combinação com motores de passo e atuadores elétricos: - Pode ser combinado com drivers tipo multi-eixo da série CVD. - 4 motores com corrente de entrada de 0,5~3,0 A (por eixo) podem ser conectados (máx. 12 A por driver). - Combinação com motores de vácuo possível (verificar condições). Especificações técnicas / Características: - Entrada DC, compatível com EtherCAT, controle de 4 eixos - Compacto, leve, fiação reduzida, economia de espaço - Pode ser usado com motores de 2 fases/5 fases e atuadores elétricos - Capaz de operação síncrona via comunicação EtherCAT - Equipado com captura de informações do codificador, função de freio eletromagnético controlado automaticamente - Entrada do codificador: incremental, até 500 kHz, 5 VDC ±10 %, 200 mA máx. - Suporta a série PKP (2 fases/5 fases) e vários atuadores elétricos - Variantes de produto: CVD4ABR-KED, CVD4A-KED, CVD4AR-KED - Fonte de alimentação: 24 VDC
