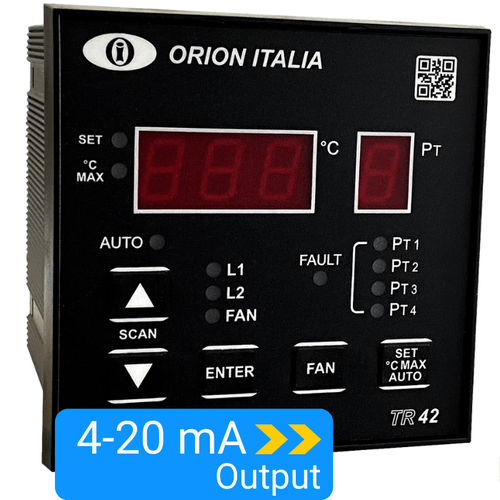

Controlador de temperatura digital TR42AD

programávelpara transformadorRS-485

Relé de Proteção de Controle de Temperatura com comunicação RS485 Modbus O Relé de Proteção para aplicações de temperatura TR-42 foi criado como um acessório de grande importância para transformadores MT trifásicos isolados por resina ou ar, como proteção contra temperaturas perigosas na bobina isolante, no enrolamento e para gerenciar a intervenção de ventiladores de resfriamento. A temperatura é detectada por 3 ou 4 sensores de temperatura Pt-100 DIN 43760, três deles estão localizados nas bobinas do transformador, o quarto no núcleo. Características - Exibição da temperatura real do 4 RTD - Exibição e armazenamento da temperatura mais alta de cada RTD - 3 contactos de saída programáveis de 0° a 220°C nível 1, nível 2 e controlo FAN - Automático e "Sempre ligado" modo ventilador - Alarme de falha do TR-42 ou desconexão do PT 100 - Arranque automático do ventilador todas as semanas (protecções dos rolamentos) - Porta de comunicação RS-485 isolada (apenas modelo TR-42C1) Comunicação Os recursos de comunicação estão disponíveis na TR- 42 conectando a porta RS-485 em uma rede controlada por um dispositivo supervisor (PC). O protocolo utilizado é o Modbus RTU. As ligações têm de ser feitas com fios torcidos blindados. Funções e Sinais DISPLAY: No display "TEMPERATURA °C" (3 dígitos) você pode observar o valor da temperatura e programar os ajustes; através do display "SENSOR" (1 dígito) você pode ver o canal Pt correspondente. LED "SET/PROG": Se "on", indica que o usuário está visualizando o modo SET. Se "flashing", significa que o usuário está no modo PROGRAMA. LED " °C MAX": Se "on", indica que o usuário está no modo °C MAX.
