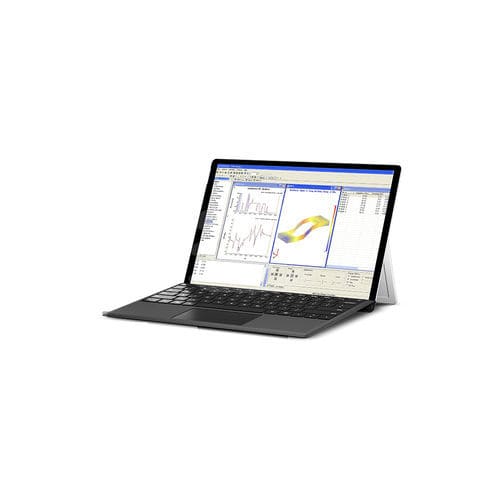

Módulo de software de medição

de análise de estruturade interfacede aquisição de dados

A dinâmica estrutural é um tipo de análise estrutural que determina o comportamento de uma estrutura física quando esta é sujeita a cargas dinâmicas. Inclui a análise da forma de deflexão operacional (ODS) e a análise modal, que mostra os padrões de deflexão reais sob determinadas condições de funcionamento e identifica as propriedades dinâmicas inerentes a uma estrutura, respetivamente. A solução de ensaio modal é um pacote abrangente para especialistas modais, bem como para engenheiros principiantes. A análise modal OROS é um software orientado para a aplicação que associa os mais recentes algoritmos a uma interface de fácil utilização e procedimentos automáticos para a identificação da forma de deflexão operacional (ODS) e dos parâmetros modais. O software contém várias funções para criar uma geometria de forma a corresponder a qualquer máquina. Estão disponíveis elementos padrão predefinidos (círculo, cubo, cilindro...), bem como uma interface dedicada para criar uma geometria manualmente. Os sistemas de coordenadas locais (cartesiano, cilíndrico, esférico) permitem definir as direcções correctas em cada ponto de medição. Uma geometria pode também ser importada de outros programas (experimentais e de simulação). A aquisição de dados é um passo crítico para a análise modal: sem dados correctos, não há resultados exploráveis. Graças à aquisição direta implementada no Modal, aproveite a potência e a precisão dos analisadores Teamwork com uma interface dedicada à aquisição estrutural. A interface funciona com os diferentes modos de excitação: martelo de impacto, agitador, excitação operacional. Para excitar uma estrutura de grandes dimensões, até 6 shakers por analisador podem receber sinais de saídas de geradores. Para se adaptar a uma vasta gama de casos potenciais
