Prensa-cabo em latão CP series

em latão niqueladoem aço inoxidávelIP66

Nome do produto

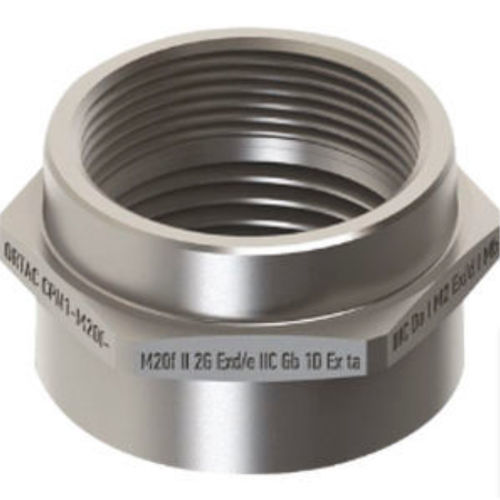

Acoplamento CP TYPE — Métrico

Informações gerais
Tipo : CP TYPE COUPLING
Código de proteção : I M2 Ex db I Mb / I M2 Ex eb I Mb II 2G Ex db IIC Gb II 2G Ex eb II Gb II 1D Ex ta IIIC Da
Certificado : IEP 15 ATEX 0333U
Material : Latão; Latão niquelado; Aço inoxidável
Normas (gaxeta) : NBR / Silicone
Faixa de temperatura : -40 °C a +100 °C
Classe de proteção : IP66 - IP68
Área de aplicação : ZONE1, ZONE 2, ZONE 21, ZONE 22; Grupos de gás IIA, IIB, IIC

Dados técnicos (tabela)
IG | Código do produto | IG1 mm | D mm | H mm | GL mm | GL1 mm | SW mm
M12 x 1,5 | CPXX/M12f-M12f | M12 x 1,5 | 9,5 | 33 | 15 | 15 | 18
M16 x 1,5 | CPXX/M16f-M12f | M12 x 1,5 | 9,5 | 33 | 15 | 15 | 20
M16 x 1,5 | CPXX/M16f-M16f | M16 x 1,5 | 13 | 33 | 15 | 15 | 20
M20 x 1,5 | CPXX/M20f-M16f | M16 x 1,5 | 13,5 | 33 | 15 | 15 | 25
M20 x 1,5 | CPXX/M20f-M20f | M20 x 1,5 | 16 | 33 | 15 | 15 | 25
M25 x 1,5 | CPXX/M25f-M20f | M20 x 1,5 | 17 | 33 | 15 | 15 | 32
M25 x 1,5 | CPXX/M25f-M25f | M25 x 1,5 | 22 | 33 | 15 | 15 | 32
M32 x 1,5 | CPXX/M32f-M25f | M25 x 1,5 | 22 | 34 | 15 | 15 | 36
M32 x 1,5 | CPXX/M32f-M32f | M32 x 1,5 | 29 | 34 | 15 | 15 | 36
M40 x 1,5 | CPXX/M40f-M32f | M32 x 1,5 | 29 | 37 | 18 | 15 | 45
M40 x 1,5 | CPXX/M40f-M40f | M40 x 1,5 | 37 | 40 | 18 | 18 | 45
M50 x 1,5 | CPXX/M50f-M40f | M40 x 1,5 | 37,5 | 40 | 18 | 18 | 55
M50 x 1,5 | CPXX/M50f-M50f | M50 x 1,5 | 47 | 40 | 18 | 18 | 55
M63 x 1,5 | CPXX/M63f-M50f | M50 x 1,5 | 47 | 41 | 18 | 18 | 70
M63 x 1,5 | CPXX/M63f-M63f | M63 x 1,5 | 60 | 41 | 18 | 18 | 70
M75 x 1,5 | CPXX/M75f-M63f | M63 x 1,5 | 60 | 41 | 18 | 18 | 80
M75 x 1,5 | CPXX/M75f-M75f | M75 x 1,5 | 72 | 41 | 18 | 18 | 80
M90 x 1,5 | CPXX/M90f-M75f | M75 x 1,5 | 72 | 45 | 21 | 18 | 95
M90 x 1,5 | CPXX/M90f-M90f | M90 x 1,5 | 87 | 45 | 21 | 21 | 95
M110 x 1,5 | CPXX/M110f-M110f | M110 x 1,5 | 107 | 45 | 21 | 21 | 120

Notas
Materiais disponíveis: latão, latão niquelado, aço inoxidável. Gaxetas: NBR ou silicone. Certificado: IEP 15 ATEX 0333U. Classes de proteção IP66 a IP68. Indicado para áreas perigosas ZONE 1/2 e ZONE 21/22 e grupos de gás IIA, IIB, IIC.

Especificações técnicas

• Tipo : CP TYPE COUPLING
• Certificado : IEP 15 ATEX 0333U
• Material : Latão; Latão niquelado; Aço inoxidável
• Materiais da junta (norma) : NBR / Silicone
• Faixa de temperatura de operação : -40 °C a +100 °C
• Classe de proteção : IP66 - IP68
• Áreas de aplicação : Zona 1, Zona 2, Zona 21, Zona 22; Grupos de gás IIA, IIB, IIC
• Tamanhos de rosca : Roscas métricas M12 a M110 (ver tabela técnica para dimensões e códigos)
