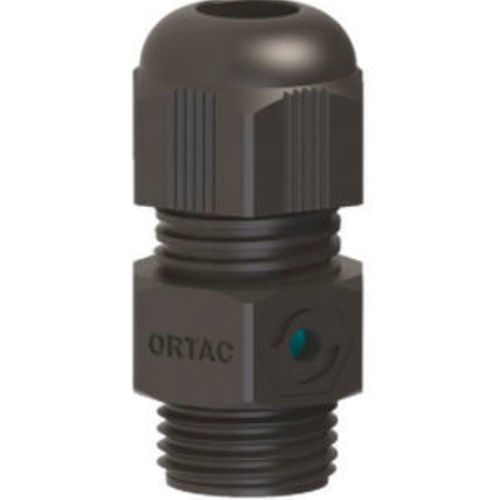

Grelha de ventilação em material plástico OMVGL01

para ambiente externo

Nome do produto
Prensa de ventilação – Plástico (série OMV/OPV) da Ortac

Materiais

• Porca de tampa: Poliamida PA6 V2
• Anel de vedação: TPV
• Corpo do prensa-cabo: Poliamida PA6 V2
• O-ring: NBR / EPDM
• Parte de ventilação: Copolímero acrílico sobre suporte em nylon (hidrofóbico - oleofóbico)

Proteção e temperatura
Classe de proteção: IP68
Faixa de temperatura: -20 °C a +100 °C (padrão) / -40 °C a +150 °C (estendida)

Conexão e normas
Rosca de conexão: Métrica (EN 60423) e PG (DIN 40430)

Benefícios

• Equilibra a pressão interna e externa das caixas
• Previne corrosão e condensação de água no interior
• Pode ser usado como prensa-cabo e elemento de ventilação
• Prolonga a vida útil protegendo componentes internos
• Alto fluxo de ar
• Proteção anti‑vibração
• Resistência UV disponível a pedido
• Fácil de montar
• Isento de halogénio
• Alta resistência mecânica e química

Aplicações

• Caixas industriais e eletrónicas
• Equipamentos de energia eólica e solar
• Indústria de iluminação
• Automóvel e tecnologia de automação
• Equipamento ferroviário

Variantes / Dados técnicos típicos (linhas selecionadas)
M 12 x 1,5 : OMVGL01 (Cinza claro), OMVGB01 (Preto) — H: 29 mm; GL: 8 mm; Chave: 19 mm; Faixa de aperto: 4-6,5 mm; Diâmetro do furo: 12,30 mm; Fluxo de ar médio: 70 I/H; Intrusão de água: 0,1 bar
M 16 x 1,5 : OMVGL02 (Cinza claro), OMVGB02 (Preto) — H: 33 mm; GL: 8 mm; Chave: 19 mm; Faixa de aperto: 4-8 mm; Diâmetro do furo: 16,3 mm; Fluxo de ar médio: 70 I/H; Intrusão de água: 0,1 bar
M 16 x 1,5 : OMVGL03 (Cinza claro), OMVGB03 (Preto) — H: 34 mm; GL: 10 mm; Chave: 22 mm; Faixa de aperto: 5-10 mm; Diâmetro do furo: 16,3 mm; Fluxo de ar médio: 70 I/H; Intrusão de água: 0,1 bar
M 20 x 1,5 : OMVGL04RS / OMVGB04RS (Cinza claro/Preto) — H: 40,5 mm; GL: 10 mm; Chave: 24 mm; Faixa de aperto: 4-9 mm; Diâmetro do furo: 20,3 mm; Fluxo de ar médio: 70 I/H; Intrusão de água: 0,1 bar
PG7 : OPVGL01 (Cinza claro), OPVGB01 (Preto) — H: 29 mm; GL: 8 mm; Chave: 19 mm; Faixa de aperto: 4-8 mm; Diâmetro do furo: 13 mm; Fluxo de ar médio: 70 I/H; Intrusão de água: 0,1 bar
PG9 : OPVGL02 / OPVGB02 — H: 33 mm; GL: 8 mm; Chave: 19 mm; Faixa de aperto: 4-8 mm; Diâmetro do furo: 15,5 mm; Fluxo de ar médio: 70 I/H; Intrusão de água: 0,1 bar
PG11 : OPVGL03 / OPVGB03 — H: 34 mm; GL: 10 mm; Chave: 22 mm; Faixa de aperto: 5-10 mm; Diâmetro do furo: 19 mm; Fluxo de ar médio: 70 I/H; Intrusão de água: 0,1 bar
PG13,5 : OPVGL04RS / OPVGB04RS e OPVGL04 / OPVGB04 — H: 34 mm; GL: 10 mm; Chave: 24 mm; Faixa de aperto: 4-9 mm ou 6-12 mm; Diâmetro do furo: 21 mm; Fluxo de ar médio: 70 I/H; Intrusão de água: 0,1 bar

Especificações técnicas

• Denominação: Prensa de ventilação – Plástico
• Marca: Ortac
• Materiais: Poliamida PA6 V2 (porca, corpo), TPV (anel de vedação), NBR/EPDM (O‑ring), Copolímero acrílico sobre nylon (vent)
• Roscas de conexão: Métrica (EN 60423) e PG (DIN 40430)
• Classe de proteção: IP68
• Faixa de temperatura: -20 °C a +100 °C (padrão); -40 °C a +150 °C (estendida)
• Faixas de aperto e diâmetros de furo variam conforme o tamanho da rosca (ver linhas de variantes)
• Fluxo de ar médio: elevado (valores de exemplo listados por variante)
• Resistência à intrusão de água: 0,1 bar (típico)
• Características: proteção anti‑vibração, resistência UV a pedido, isento de halogénio, montagem fácil, alta resistência química
