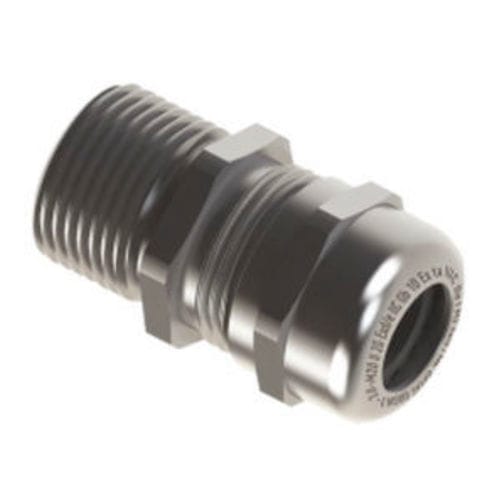

Prensa-cabo em latão UAGT seriesem latão niqueladode alumínioem aço inoxidável
Guardar nos favoritos
Comparar
Características
- Material
- em latão niquelado, em latão, em aço inoxidável, de alumínio
- Nível de proteção
- à prova de explosão, de blindagem CEM, IP68, blindado
- Outras características
- métrico, para cabo blindado, de rosquear
- Diâmetro do cabo
MÁX: 63 mm
(2,48 in)MÍN: 4 mm
(0,16 in)- Diâmetro da rosca
MÁX: 80 mm
(3,15 in)MÍN: 16 mm
(0,63 in)- Faixa de aperto
MÁX: 63 mm
(2,5 in)MÍN: 4 mm
(0,2 in)- Temperatura de serviço
MÁX: 180 °C
(356 °F)MÍN: -60 °C
(-76 °F)
Descrição
Produto
Tipo: Entrada de cabo EMC schermada UAGT adequada para cabos blindados
Código de proteção: I M2 Ex db I Mb / I M2 Ex eb I Mb; II 2G Ex db IIC Gb / II 2G Ex eb II Gb; II 2D Ex tb IIIC Db
Certificado: IEP 14 ATEX 0217X
Materiais: Latão MS58 (opcionalmente niquelado), Aço inoxidável AISI303 / AISI316L, Alumínio
Cone de aterramento: Latão MS58 (opcionalmente niquelado)
Anel de bloqueio: Aço inoxidável AISI303 / AISI316L
Normas: EN 60079-0:2012; EN 60079-7:2007; EN 60079-1:2007; EN 60079-31:2009
Grau de proteção: IP68
Intervalos de temperatura (por material de vedação): NBR: -30 °C a +120 °C; Neoprene: -40 °C a +100 °C; Silicone: -60 °C a +180 °C; TPE/V: -30 °C a +100 °C
Área de aplicação: ZONE1, ZONE2, ZONE21, ZONE22; Grupos de gás IIA, IIB, IIC
Compatibilidade de cabos: Linhas blindadas e cabos blindados; adequado para cabos blindados
Dados técnicos (variantes exd) — linhas principais de tamanhos
16 — UAGTXX/16/X — M16x1,5 — 3/8" — GL min. 15 — Faixa de aperto mm: 4-8 — Chave B: 18 — Chave C: 17
20 — UAGTXX/20/X — M20x1,5 — 1/2" — GL min. 15 — Faixa de aperto mm: 6-12 — Chave B: 22 — Chave C: 22
25s — UAGTXX/25s/X — M25x1,5 — 3/4" — GL min. 15 — Faixa de aperto mm: 10-14 — Chave B: 27 — Chave C: 24
25 — UAGTXX/25/X — M25x1,5 — 3/4" — GL min. 15 — Faixa de aperto mm: 13-18 — Chave B: 30 — Chave C: 30
32 — UAGTXX/32/X — M32x1,5 — 1" — GL min. 15 — Faixa de aperto mm: 13-18 — Chave B: 34 — Chave C: 30
32 — UAGTXX/40/X — M32x1,5 — 1" — GL min. 15 — Faixa de aperto mm: 18-25 — Chave B: 40 — Chave C: 40
40 — UAGTXX/40/X — M40x1,5 — 11/4" — GL min. 15 — Faixa de aperto mm: 18-25 — Chave B: 43 — Chave C: 40
40 — UAGTXX/50/X — M40x1,5 — 11/4" — GL min. 15 — Faixa de aperto mm: 22-32 — Chave B: 50 — Chave C: 50
50 — UAGTXX/50/X — M50x1,5 — 11/2" — GL min. 15 — Faixa de aperto mm: 22-32 — Chave B: 55 — Chave C: 50
50 — UAGTXX/42/X — M50x1,5 — 11/2" — GL min. 15 — Faixa de aperto mm: 30-38 — Chave B: 60 — Chave C: 57
63s — UAGTXX/63s/X — M63x1,5 — 2" — GL min. 15 — Faixa de aperto mm: 33-44 — Chave B: 70 — Chave C: 64
63 — UAGTXX/63/X — M63x1,5 — 2" — GL min. 15 — Faixa de aperto mm: 45-50 — Chave B: 70 — Chave C: 75
72 — UAGTXX/80/X — M72x1,5 — 21/2" — GL min. 20 — Faixa de aperto mm: 50-63 — Chave B: 90 — Chave C: 90
75 — UAGTXX/72/X — M75x1,5 — 21/2" — GL min. 20 — Faixa de aperto mm: 45-55 — Chave B: 85 — Chave C: 75
75 — UAGTXX/75/X — M75x1,5 — 21/2" — GL min. 20 — Faixa de aperto mm: 50-63 — Chave B: 90 — Chave C: 90
80 — UAGTXX/80/X — M80x2,0 — 3" — GL min. 20 — Faixa de aperto mm: 50-63 — Chave B: 90 — Chave C: 90
Dados técnicos (variantes exe) — linhas de amostra
16 — EUAGTXX/16/X — M16x1,5 — 3/8" — GL min. 7 — Faixa de aperto mm: 4-8 — Chave B: 18 — Chave C: 17
20 — EUAGTXX/20/X — M20x1,5 — 1/2" — GL min. 8 — Faixa de aperto mm: 6-12 — Chave B: 22 — Chave C: 22
25s — EUAGTXX/25s/X — M25x1,5 — 3/4" — GL min. 8 — Faixa de aperto mm: 10-14 — Chave B: 27 — Chave C: 24
25 — EUAGTXX/25/X — M25x1,5 — 3/4" — GL min. 8 — Faixa de aperto mm: 13-18 — Chave B: 30 — Chave C: 30
32 — EUAGTXX/32/X — M32x1,5 — 1" — GL min. 9 — Faixa de aperto mm: 13-18 — Chave B: 34 — Chave C: 30
32 — EUAGTXX/40/X — M32x1,5 — 1" — GL min. 9 — Faixa de aperto mm: 18-25 — Chave B: 40 — Chave C: 40
40 — EUAGTXX/40/X — M40x1,5 — 11/4" — GL min. 9 — Faixa de aperto mm: 18-25 — Chave B: 43 — Chave C: 40
Informação adicional
Família de produto: Ex-proof EMC Type Cable Glands - UAGT Series
Características técnicas / especificações
Tipo: Entrada de cabo EMC schermada UAGT adequada para cabos blindados
Código de proteção: I M2 Ex db I Mb / I M2 Ex eb I Mb; II 2G Ex db IIC Gb / II 2G Ex eb II Gb; II 2D Ex tb IIIC Db
Certificado: IEP 14 ATEX 0217X
Materiais: Latão MS58 (opcionalmente niquelado), Aço inoxidável AISI303 / AISI316L, Alumínio
Cone de aterramento: Latão MS58 (opcionalmente niquelado)
Anel de bloqueio: Aço inoxidável AISI303 / AISI316L
Normas: EN 60079-0:2012; EN 60079-7:2007; EN 60079-1:2007; EN 60079-31:2009
Grau de proteção: IP68
Intervalos de temperatura (por material de vedação): NBR: -30 °C a +120 °C; Neoprene: -40 °C a +100 °C; Silicone: -60 °C a +180 °C; TPE/V: -30 °C a +100 °C
Área de aplicação: ZONE1, ZONE2, ZONE21, ZONE22; Grupos de gás IIA, IIB, IIC
Compatibilidade de cabos: Linhas blindadas e cabos blindados; adequado para cabos blindados
Dados técnicos (variantes exd) — linhas principais de tamanhos
16 — UAGTXX/16/X — M16x1,5 — 3/8" — GL min. 15 — Faixa de aperto mm: 4-8 — Chave B: 18 — Chave C: 17
20 — UAGTXX/20/X — M20x1,5 — 1/2" — GL min. 15 — Faixa de aperto mm: 6-12 — Chave B: 22 — Chave C: 22
25s — UAGTXX/25s/X — M25x1,5 — 3/4" — GL min. 15 — Faixa de aperto mm: 10-14 — Chave B: 27 — Chave C: 24
25 — UAGTXX/25/X — M25x1,5 — 3/4" — GL min. 15 — Faixa de aperto mm: 13-18 — Chave B: 30 — Chave C: 30
32 — UAGTXX/32/X — M32x1,5 — 1" — GL min. 15 — Faixa de aperto mm: 13-18 — Chave B: 34 — Chave C: 30
32 — UAGTXX/40/X — M32x1,5 — 1" — GL min. 15 — Faixa de aperto mm: 18-25 — Chave B: 40 — Chave C: 40
40 — UAGTXX/40/X — M40x1,5 — 11/4" — GL min. 15 — Faixa de aperto mm: 18-25 — Chave B: 43 — Chave C: 40
40 — UAGTXX/50/X — M40x1,5 — 11/4" — GL min. 15 — Faixa de aperto mm: 22-32 — Chave B: 50 — Chave C: 50
50 — UAGTXX/50/X — M50x1,5 — 11/2" — GL min. 15 — Faixa de aperto mm: 22-32 — Chave B: 55 — Chave C: 50
50 — UAGTXX/42/X — M50x1,5 — 11/2" — GL min. 15 — Faixa de aperto mm: 30-38 — Chave B: 60 — Chave C: 57
63s — UAGTXX/63s/X — M63x1,5 — 2" — GL min. 15 — Faixa de aperto mm: 33-44 — Chave B: 70 — Chave C: 64
63 — UAGTXX/63/X — M63x1,5 — 2" — GL min. 15 — Faixa de aperto mm: 45-50 — Chave B: 70 — Chave C: 75
72 — UAGTXX/80/X — M72x1,5 — 21/2" — GL min. 20 — Faixa de aperto mm: 50-63 — Chave B: 90 — Chave C: 90
75 — UAGTXX/72/X — M75x1,5 — 21/2" — GL min. 20 — Faixa de aperto mm: 45-55 — Chave B: 85 — Chave C: 75
75 — UAGTXX/75/X — M75x1,5 — 21/2" — GL min. 20 — Faixa de aperto mm: 50-63 — Chave B: 90 — Chave C: 90
80 — UAGTXX/80/X — M80x2,0 — 3" — GL min. 20 — Faixa de aperto mm: 50-63 — Chave B: 90 — Chave C: 90
Dados técnicos (variantes exe) — linhas de amostra
16 — EUAGTXX/16/X — M16x1,5 — 3/8" — GL min. 7 — Faixa de aperto mm: 4-8 — Chave B: 18 — Chave C: 17
20 — EUAGTXX/20/X — M20x1,5 — 1/2" — GL min. 8 — Faixa de aperto mm: 6-12 — Chave B: 22 — Chave C: 22
25s — EUAGTXX/25s/X — M25x1,5 — 3/4" — GL min. 8 — Faixa de aperto mm: 10-14 — Chave B: 27 — Chave C: 24
25 — EUAGTXX/25/X — M25x1,5 — 3/4" — GL min. 8 — Faixa de aperto mm: 13-18 — Chave B: 30 — Chave C: 30
32 — EUAGTXX/32/X — M32x1,5 — 1" — GL min. 9 — Faixa de aperto mm: 13-18 — Chave B: 34 — Chave C: 30
32 — EUAGTXX/40/X — M32x1,5 — 1" — GL min. 9 — Faixa de aperto mm: 18-25 — Chave B: 40 — Chave C: 40
40 — EUAGTXX/40/X — M40x1,5 — 11/4" — GL min. 9 — Faixa de aperto mm: 18-25 — Chave B: 43 — Chave C: 40
Informação adicional
Família de produto: Ex-proof EMC Type Cable Glands - UAGT Series
Características técnicas / especificações
- Série / Modelo: UAGT Series
- Tipo: Entrada de cabo EMC schermada, adequada para cabos blindados
- Certificados: IEP 14 ATEX 0217X (certificado ATEX disponível)
- Materiais: Latão MS58 (opcionalmente niquelado), AISI303 / AISI316L aço inoxidável, Alumínio
- Cone de aterramento: Latão MS58 (opcionalmente niquelado)
- Anel de bloqueio: AISI303 / AISI316L aço inoxidável
- Conformidade com normas: EN 60079-0:2012; EN 60079-7:2007; EN 60079-1:2007; EN 60079-31:2009
- Grau de proteção: IP68
- Intervalos de temperatura por material de vedação: NBR -30 °C a +120 °C; Neoprene -40 °C a +100 °C; Silicone -60 °C a +180 °C; TPE/V -30 °C a +100 °C
- Zonas / Grupos de gás: Adequado para ZONE1, ZONE2, ZONE21, ZONE22; Grupos de gás IIA, IIB, IIC
- Compatibilidade de cabos: Linhas e cabos schermados; amplas faixas de aperto dependendo do tamanho (exemplos: 4-8 mm até 50-63 mm)
- Tamanhos disponíveis: Diversos tamanhos de M16 até roscas métricas grandes (exemplos: M16, M20, M25, M32, M40, M50, M63, M72, M75, M80)
