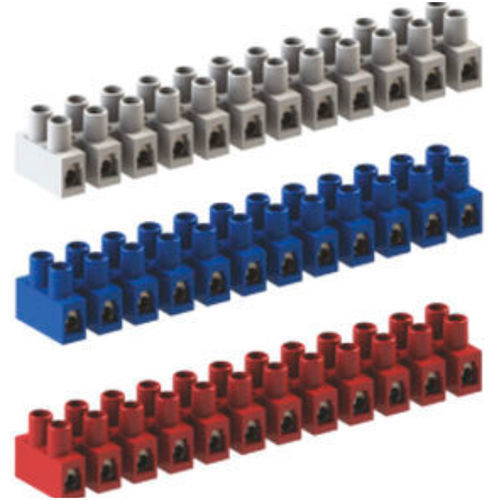

Borne isolado YPLS series

de plástico10 polos6 polos

Produto
Blocos de terminais YPLS 01–05 projetados para conexões de condutores seguras em instalações elétricas industriais; disponíveis para seções de 2,5 a 25 mm² e com diferentes números de polos conforme o modelo.

Materiais e especificações
Material: Poliamida, Policarbonato, Polietileno
Inserto: Latão, niquelado
Faixa de temperatura: -20 +100 °C
Corrente nominal: EN 60998-2-1 24 A
Tensão nominal: 400 V
Certificação: Certificado TSE para a versão branca

Dados técnicos
Code | Type mm. | Size | Number of ways | A mm. | B mm. | C mm. | D mm. | E mm. | F mm. | K mm. | L mm. | M mm. | N mm. | S mm. | Z mm.
YPLS 01 | 2,5 - 4 | 01 | 12 | 117,5 | 10 | 17,5 | 3,5 | 19,5 | 7,6 | 6,5 | 10 | 3,5 | 10 | 4,5 | M 3
YPLS 02 | 4-6 | 02 | 12 | 135 | 10,5 | 18,7 | 4 | 21,3 | 8,6 | 7,7 | 11,6 | 4 | 11,6 | 5,5 | M 3,5
YPLS 03 | 6-10 | 03 | 10 | 142 | 12,5 | 21,5 | 4 | 22 | 10,2 | 10 | 14,5 | 4,5 | 14,7 | 7 | M 4
YPLS 04 | 10-16 | 04 | 6 | 97,5 | 15,2 | 25 | 5 | 30 | 11,5 | 11,85 | 16,85 | 5 | 14,85 | 9 | M 5
YPLS 05 | 16-25 | 05 | 6 | 103,5 | 16,7 | 26,7 | 5 | 30 | 11,8 | 13 | 18 | 5 | 18 | 10 | M 5

Características / Especificações técnicas

• Material: Poliamida, Policarbonato, Polietileno
• Inserto: Latão, niquelado
• Faixa de temperatura: -20 a +100 °C
• Corrente nominal: EN 60998-2-1 24 A
• Tensão nominal: 400 V
• Certificação: Certificado TSE para a versão branca
• Códigos/modelos disponíveis: YPLS 01, YPLS 02, YPLS 03, YPLS 04, YPLS 05
