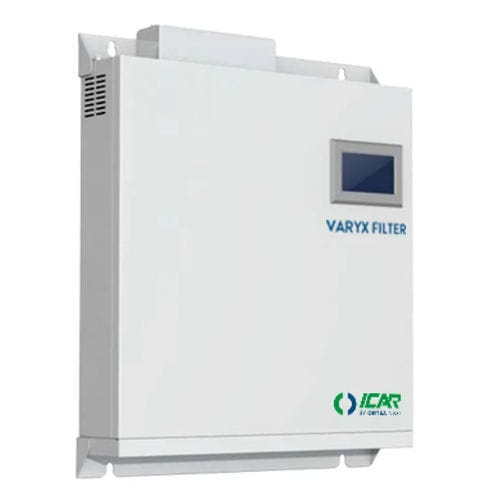

Gerador de frequência VARYX

de tensãoestático de potência reativacom múltiplas saídas

Visão geral Gerador estático de VAR (SVG) para compensação de potência reativa com montagem na parede em redes industriais trifásicas. Disponível em variantes de 30 a 200 kVAr, com resposta rápida e capacidade de funcionamento em paralelo. Variantes para montagem na parede

• Referência: VARYX.W-30 | Descrição: VARYX WALL 30 kVAr | Eficiência: 99% | Dimensões: 500x470x90 mm | Peso: 18 kg
• Referência: VARYX.W-50 | Descrição: VARYX WALL 50 kVAr | Eficiência: 99% | Dimensões: 500 x 470 x 90 mm | Peso: 18 kg
• Referência: VARYX.W-75 | Descrição: VARYX WALL 75 kVAr | Eficiência: 99% | Dimensões: 500x520x100 mm | Peso: 30 kg
• Referência: VARYX.W-100 | Descrição: VARYX WALL 100 kVAr | Eficiência: 99% | Dimensões: 500x520x100 mm | Peso: 30 kg
• Referência: VARYX.W-200 | Descrição: VARYX WALL 200 kVAr | Eficiência: 98,5% | Dimensões: 500 x 600 x 220 mm | Peso: 60 kg

Especificações técnicas

• Tensão nominal: Ue = 400 V (230 V - 450 V)
• Frequência: 50 Hz / 60 Hz (45 ÷ 62,5 Hz)
• Tipo de instalação / fases: 3 fases, 3 fios ou 3 fases, 4 fios
• Ligação do TC: lado da carga/alimentação, amostragem em circuito fechado
• Compensação de harmónicos: Não
• Funcionamento em paralelo: várias unidades podem funcionar em paralelo
• Tempo de resposta: < 50 μs
• Tempo de resposta total: < 15 ms
• Humidade relativa: <95% sem condensação
• Altitude: ≤1500 m; a capacidade diminui 1% a cada 100 m entre 1500 e 4000 m
• Frequência de comutação: 40 kHz
• Grau de proteção: IP20

Comunicações e proteções

• Portas de comunicação: RS485, Ethernet RJ45
• Protocolo: Modbus RTU / TCP/IP
• Proteções: proteções contra sobrecarga, curto-circuito, sobreaquecimento, sobretensão e subtensão
• Interface gráfica: Ecrã tátil de 4,3” para colocação em serviço e monitorização (inclui Ethernet)
• Cor: RAL 7035
