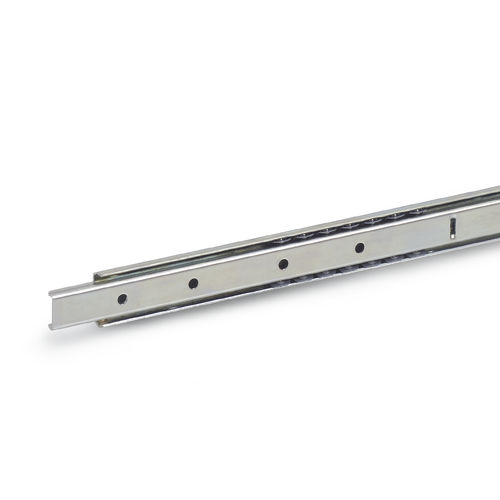

Corrediça linear telescópica GN 1400

para extração parcialde esferasem aço zincado

As lâminas telescópicas GN 1400 são instaladas verticalmente e aos pares. O curso atinge ≈ 75 % do comprimento nominal l1 (extensão parcial). Com tipo A sem batente de borracha, os batentes finais são feitos de aço, o que evita que a corrediça seja puxada para fora ou descolada involuntariamente. Se ocorrerem cargas estáticas ou dinâmicas maiores na direcção da extensão, estas devem ser absorvidas por elementos de paragem externos. Os slides telescópicos são entregues em pares. Eles podem ser instalados na extensão do lado esquerdo ou direito, devido à mecânica. Todos os orifícios de montagem são fáceis de alcançar sem furos auxiliares adicionais. Apenas os furos de montagem são mostrados, mas outros furos relacionados com a produção podem estar presentes.
