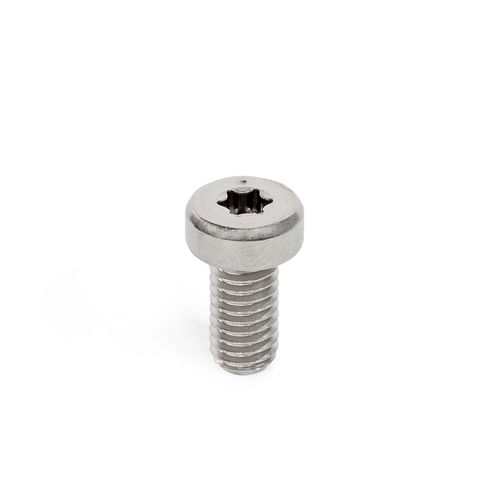

Parafuso de fixação GN 418.3

de cabeça cilíndricacom fenda Torxem aço

Os parafusos de aperto excêntrico GN 418.3 fixam peças de trabalho por meio de cabeças de parafuso excêntricas que, consoante o tamanho, estão deslocadas pela dimensão e em relação ao eixo central da haste do parafuso. Os furos roscados para a montagem dos parafusos de fixação excêntricos na fixação devem ser efectuados de acordo com o desenho a uma distância a da peça de trabalho. A cabeça do parafuso está na posição de aperto quando o parafuso de aperto excêntrico é virado para trás, depois de ter sido completamente aparafusado, de tal forma que o ponto de marcação fica oposto à superfície de aperto da peça de trabalho. Para a fixação, os parafusos de fixação excêntricos são apertados com o binário especificado, pelo que o excêntrico pressiona contra a peça de trabalho. A tolerância máxima permitida da peça de trabalho t assegura que a distância de aperto se encontra num intervalo favorável para o excêntrico.
