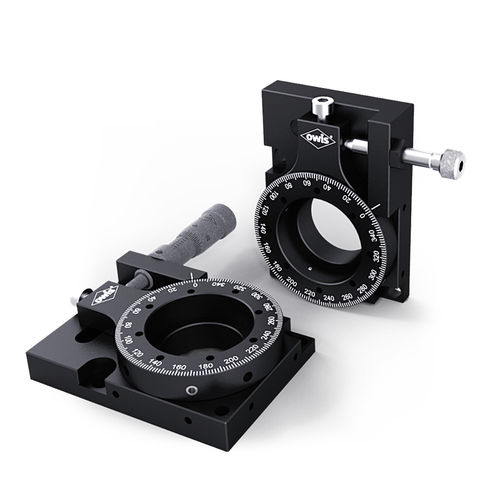

Mesa de coordenadas vertical WV 40 series

com base giratóriamanualde 1 eixo

-para utilização com o SYS 40 -recipiente ø 25 mm / 25,4 mm (1") e abertura ø 20 mm -ajuste fino através de parafuso de rosca fina ou micrómetro CARACTERÍSTICAS -para utilização com o SYS 40 -regulação grossa e fina -com parafuso de rosca fina ou micrómetro -para utilização vertical ou horizontal -alumínio resistente à deformação -anodizado preto, sem reflexos modos de instalação -na corrediça -com ADP 40-DTF no pino Os níveis de ajuste angular WV 40 combinam o ajuste grosseiro (360°) com o ajuste fino. Ao soltar o parafuso de fixação no aro de ajuste, os insertos de montagem podem ser ajustados infinitamente. Quando o parafuso de aperto é apertado, os insertos de montagem podem ser rodados 25° (±12,5°) com um micrómetro ou um parafuso de rosca fina. Quando montados verticalmente no SYS 40, os WV 40 permitem, com a sua abertura de 20 mm, o ajuste da óptica montada (ø 25 mm / 25,4 mm (1")). É possível uma montagem horizontal no SYS 40: Com uma corrediça RT 40-40 (extremidade superior WV 40, 5 mm abaixo da altura do sistema) ou com as duas corrediças RT 40-10-R-WV40 (extremidade superior WV 40, 10 mm abaixo da altura do sistema).
