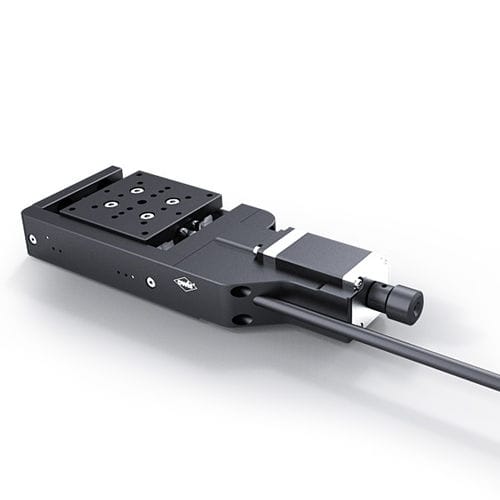

Mesa de coordenadas linear MTM 60 series

XYXYZmotorizada

-Valor de deslocação 10 / 20 / 45 mm -Motor de passo ou de corrente contínua com codificador, guias de rolamentos cruzados, fuso de rosca fina -Interruptor de fim de curso mecânico ou de efeito Hall CARACTERÍSTICAS -Distância de deslocação 10 mm, 20 mm e 45 mm -fuso de rosca fina rectificado com folga reduzida guias de rolamentos de rolos cruzados de precisão pré-carregadas -Interruptor de fim de curso mecânico ou de efeito Hall -motor de passo de 2 fases ou motor de corrente contínua com codificador -Concepção compacta -montagem XYZ -alumínio resistente à deformação -anodizado a preto, sem reflexos -com OWISid Os dados técnicos dos cabos do motor, bem como uma orientação para a selecção do cabo adequado para a sua combinação de posicionador e controlador, podem ser encontrados aqui. Os estágios de medição motorizados MTM 60 foram concebidos para aplicações em que a precisão e as dimensões mecânicas muito compactas são as principais exigências. Também são possíveis combinações de montagens XY ou XYZ com configurações de espaço muito pequenas. A utilização de rolamentos de rolos cruzados especiais e de um fuso de precisão de rosca fina com passo de 0,5 mm permite uma boa precisão de posicionamento e uma repetibilidade de alguns micrómetros. O MTM 60 tem duas versões diferentes de interruptores de limite - mecânicos ou electrónicos. As versões com interruptores de fim de curso electrónicos de efeito Hall permitem uma elevada reprodutibilidade do ponto de referência.
