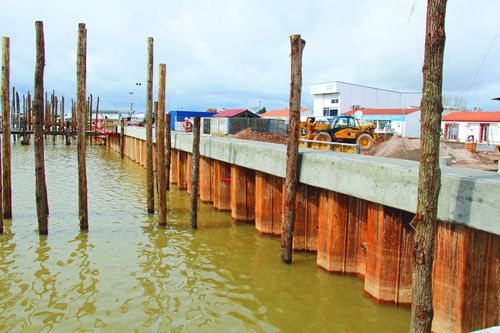

Cofragem para fachada

Os suportes/consolas REDEB e os painéis/plataformas multiformes SOFFIT, para cargas inferiores a 1,5 ou 2 toneladas por consola em função do tipo de estaca prancha, foram concebidos para o encabeçamento de estacas pranchas sem necessidade de soldar ou perfurar a estaca prancha (exceto para algumas estacas AZ de 700 mm de largura). Os capeamentos até 3 toneladas por consola podem ser realizados com equipamentos especiais (botão de localização e MDBS). 1) Posicionar os suportes REDEB como especificado no capítulo "Montagem dos suportes REDEB". Verifique se estão na altura correcta, se os parafusos estão bem apertados (a 180Nm) e se estão na horizontal, utilizando um nível de bolha de ar. 2) Fixe um batente traseiro no interior da extremidade do braço mais longo e aparafuse-o ao suporte (ver fig.1). 3) Baixar os painéis SOFFIT sobre os suportes. Assegure-se, sempre que possível, de que o bordo frontal do painel está apertado contra o bordo exterior das estacas-pranchas. Utilize cunhas de madeira para empurrar o painel para a frente contra a face da estaca-prancha, ou seja, coloque-as entre o batente traseiro e o painel. Os batentes traseiros também suportam qualquer carga horizontal nesta direção (fig.2). 4) A barreira de proteção é parte integrante do painel. 5) Com um martelo, bater ligeiramente nas extremidades de cada uma das barras de aço inoxidável até que todas tenham sido empurradas com força contra as estacas-pranchas; começar por bater as barras no centro do tabuleiro das estacas e depois trabalhar para fora. Lubrificar generosamente as barras com óleo de persiana. 6) As persianas laterais podem agora ser colocadas diretamente no topo das barras do painel do intradorso. O elemento da barra de retenção no lado superior do painel pode ser utilizado para ajudar a posicionar a persiana lateral. (fig.3).
