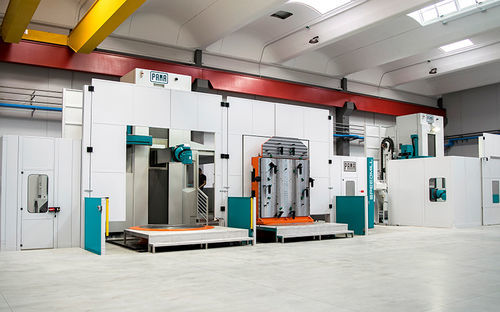

Fresadora CNC de 3 eixos SPEEDMILL series

horizontalde colunapara peças de grandes dimensões

Visão geral
As fresadoras horizontais PAMA Speedmill foram desenvolvidas para usinar componentes de médio a grande porte quando a usinagem horizontal é adequada. O projeto privilegia amortecimento de vibrações, dinâmica dos eixos, altas rotações de fuso e precisão dimensional das peças.

Projeto e construção
As máquinas apresentam uma coluna termicamente simétrica com cabeçote montado centralmente e guias de rolos nos eixos X e Y para explorar a dinâmica dos eixos. O ram é guiado dentro do cabeçote por patins hidrostáticos e possui um sistema de feedback em tempo real para compensar alongamentos térmicos, melhorando a precisão de posicionamento e a rigidez na origem das vibrações.

Controle térmico e lubrificação
Os cabeçotes de acoplamento CNC são termicamente estabilizados por recirculação de fluido a temperatura controlada. Para atingir altas velocidades, precisão e resistência ao desgaste das unidades cinemáticas, a lubrificação é feita por sistemas de recirculação ar‑óleo ou óleo climatizado.

Opções de configuração

• uma ampla gama de mesas de fresar ou de torneamento
• uma ampla gama de magazines de ferramentas e magazines para cabeçotes de acoplamento CNC

Controle CNC
A linha pode ser configurada com controles CNC Siemens, Heidenhain ou Fanuc conforme os requisitos de produção.

Informações técnicas (resumo)
Curso do eixo X (Coluna): 5000 mm
Curso do eixo Y (Cabeçote): 2000 - 5000 mm
Curso do eixo Z (Ram): 1200 - 2000 mm
Secção do ram: 430x430 - 500x500 mm
Transmissão do fuso: Direct Drive
Potência do fuso (S1): 66 - 90 kW
Torque do fuso (S1): 822 - 2494 Nm
Rotações do fuso: 4000 - 6000 rpm
Cabeçote universal - Potência do fuso (S1): 37 / 50 kW
Cabeçote universal - Torque do fuso (S1): 1000 / 1200 Nm
Cabeçote universal - Rotações do fuso: 6000 rpm
Cabeçote universal - Posicionamento eixos A/C: 360000 n°
Avanço rápido eixos X, Y, Z: até 35000 mm/min

Características / especificações técnicas

• Coluna termicamente simétrica com cabeçote montado centralmente
• Guias de rolos nos eixos X e Y
• Ram guiado por patins hidrostáticos com compensação térmica em tempo real
• Estabilização térmica dos cabeçotes de acoplamento CNC por recirculação de fluido controlada
• Lubrificação por sistemas de recirculação ar‑óleo ou óleo climatizado
• Cursos do ram (Y) até 5000 mm; cursos Z do ram entre 1200 e 2000 mm
• Opções de secção do ram: 430x430 mm; 500x500 mm
• Rotações do fuso: 4000 - 6000 rpm; cabeçote universal até 6000 rpm
• Intervalos de potência do fuso: fuso principal 66-90 kW; cabeçote universal 37/50 kW
• Intervalos de torque do fuso até 2494 Nm
• Avanço rápido até 35000 mm/min
