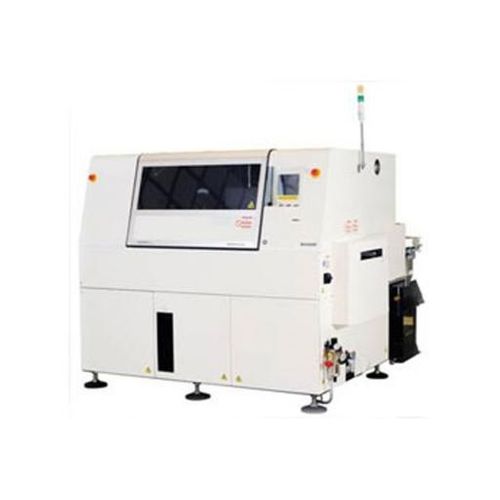

Máquina inseridora para componentes radiais RL132

para circuitos impressos

A máquina de inserção de componentes de chumbo radial de alta velocidade Panasonic Connect RL132 oferece tecnologia de geração avançada numa área de implantação espacialmente eficiente. A combinação da RL132 com taxas de inserção de 25.700 CPH (0,14s/componente), tamanhos de processamento de placas até 650 x 381 mm, uma redução de 33% no tempo de transferência de PCB, uma redução de até 18% no consumo elétrico e de ar por inserção e uma vida útil melhorada das peças perecíveis resulta num custo de propriedade muito baixo. Esta máquina de furos passantes apresenta um intervalo de 4 passos e é configurável com entradas de 40 ou 80 componentes. Entretanto, o seu carro duplo dividido permite o funcionamento da máquina em modo de troca e a reposição de peças durante a produção. Além disso, a deteção de escape e a recuperação automática total permitem uma produtividade ininterrupta. - Inserção radial de alta velocidade a 25.700 CPH com 40 ou 80 entradas. - Ampla gama de passos, abrangendo passos de 2,5/5,0/7,5 e 10 mm numa plataforma comum - eliminando a necessidade de colocação manual pós-inserção de componentes com passo de 10 mm - Recuperação automática e deteção de escape de peças - A tecnologia T-Clinch programável melhorada garante inserções sem interferências, eliminando curtos-circuitos no layout da parte inferior - Ampla gama de componentes até 23 mm de altura com ângulos de inserção de 0° a 359° Dimensões da placa de circuito impresso (mm) C 50 mm x L 50 mm a C 508 mm x L 381 mm Velocidade máxima 0.14 s/componente N.º de entradas de componentes 40 Componentes aplicáveis Passo 2,5/5,0 mm (padrão), 7,5 mm e 10 mm (opção), resistência, condensador eletrolítico, condensador cerâmico Tempo de troca de PCB ~2s a cerca de 4s (temperatura ambiente 20℃) Direção de inserção direção 360° por incremento de 1° Fonte eléctrica * cA trifásica 200 V, 3,5 kVA [*1] Fonte pneumática 0.5 MPa, 80 L /min (A.N.R.)
