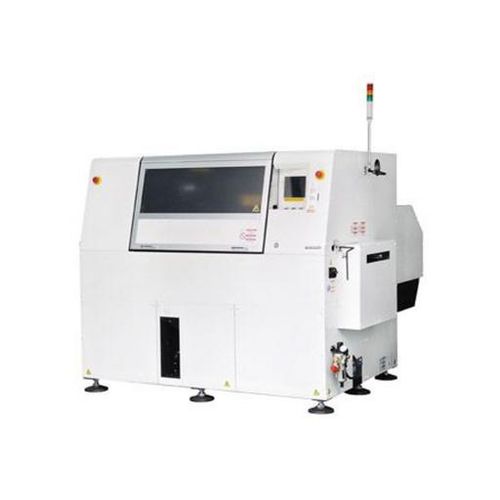

Máquina inseridora de separador cruciforme AV132

pneumáticapara componentes axiaispara circuitos impressos

A máquina de inserção de componentes de chumbo axial de alta velocidade AV apresenta um design compacto e um desempenho de 30.000 CPH. A configuração da unidade de alimentação densa está disponível em 40 ou 80 entradas de componentes com fio de ligação em ponte opcional e acomoda tanto a embalagem de munições como a bobina. Acelere a mudança com a configuração de partição dupla e prepare o trabalho seguinte enquanto o atual está a ser produzido. O AV132 insere componentes em quatro direcções: 0°, 90°, 180° e 270°. Maximize a sua produtividade através da utilização simultânea de componentes com fita adesiva de 26 e 52 mm e de uma recuperação automática rápida e completa. - Inserção axial de alta velocidade. 30.000 CPH com 40 ou 80 entradas. - Reduzir o tempo de carga através da execução de duas PCBs de uma só vez - Baixo custo por inserção - Painel tátil fácil de utilizar Dimensões da placa de circuito impresso (mm) - C 50 mm x L 50 mm a C 508 mm x L 381 mm Velocidade máxima * - 0,12 s/componente [*1] N.º de entradas de componentes - 40 + 40 + JW (JW é opcional) Componentes aplicáveis - Resistências 1/8 W,1/6 W,1/4 W,1/2 W, fio de ponte (fio estanhado), díodos, condensador cilíndrico de cerâmica Tempo de troca de PCB - Cerca de 2,0 s Direção de inserção - 4 direcções (0°, 90°, 180°, 270°) Fonte eléctrica * - CA trifásica 200 V, 3,5 kVA [*2] Fonte Pneumática - 0,5 MPa, 200 L/min (A.N.R.) Dimensões (mm) * - L 3.106 mm x P 2.300 mm x A 1.575 mm [*3] Massa * - 2.648 kg [*4} Modelo N.º - NM-EJA5A
