Tampão cilíndrico ST series

de bordas paralelasmachoem polietileno de baixa densidade (PEBD)

Nome do produto
PARALLEL PROTECTION PLUG (série ST)

Descrição
Tampões de proteção paralelos em plástico projetados para proteger furos e entradas roscadas contra pó, sujidade e líquidos. Adequados para diversas aplicações industriais, incluindo mecânica, capotaria, náutica, modelismo e automóvel. Disponíveis em várias formas e tamanhos e fabricados em diferentes materiais conforme a aplicação (ex.: PVC, polietileno (PE - LD), EPDM, silicone). Podem ser usados como tampões macho ou fêmea; muitas referências são multifuncionais.

Material / Cor / Nota
Material: POLYETHENE (PE - LD)
Cor: NATURAL
Nota: a coluna GAS também é válida para tipos de rosca BSP

Imagens

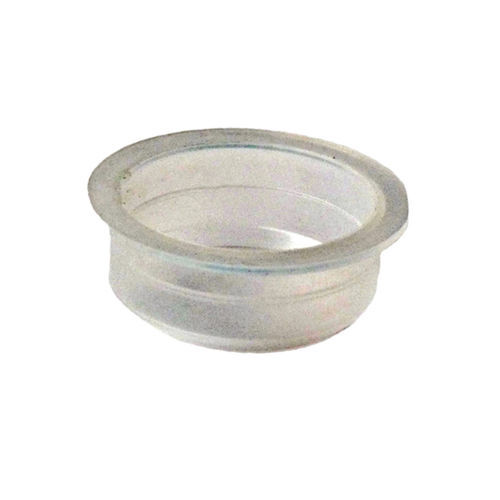

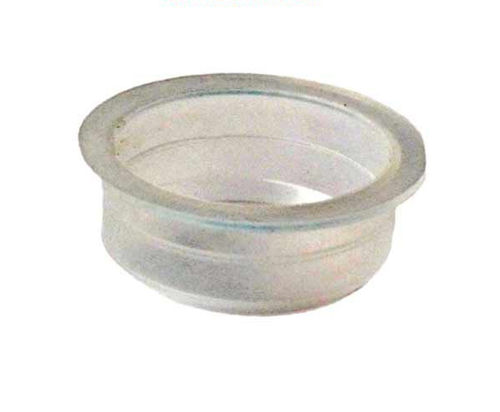

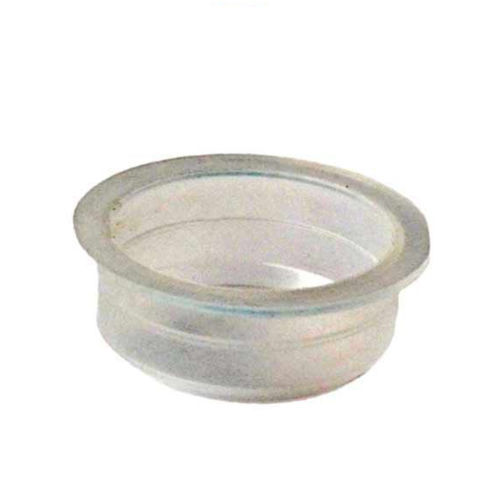

Imagem do produto e desenhos técnicos disponíveis para o PARALLEL PROTECTION PLUG.

Medidas
Colunas da tabela: CODE, D, D1, H, Y, GAS, DN
CODE, D, D1, H, Y, GAS, DN
ST002, 6,5, 2, 3, 2,25, -, -
ST002,5, 6,5, 2,5, 3,5, 2, -, -
ST003, 6,5, 3, 4,5, 1,75, -, -
ST003,5, 7, 3,5, 4,5, 1,75, -, -
ST004, 7,5, 4, 5, 1,75, -, -
ST004,5, 8, 4,5, 5, 1,75, -, -
ST005, 9, 5, 6, 2, -, -
ST005,5, 9, 5,5, 6, 1,75, -, -
ST006, 9,5, 6, 6, 1,75, -, -
ST006,5, 10, 6,5, 7, 1,75, -, -
ST007, 10, 7, 6, 1,50, -, -
ST007,5, 10,5, 7,5, 6,5, 1,50, -, -
ST008, 11, 8, 7, 1,50, -, -
ST008,5, 11,5, 8,5, 7,5, 1,50, -, -
ST009, 12, 9, 7,5, 1,50, 1/8\", -
ST009,5, 12,5, 9,5, 7,5, 1,50, -, -
ST010, 13, 10, 8,5, 1,50, -, -
ST010,5, 13,5, 10,5, 8,5, 1,50, DN10
ST011, 14,5, 11, 8,5, 1,75, -, -
ST011,5, 14,5, 11,5, 8,5, 1,50, -, -
ST012, 14,5, 12, 9, 1,25, 1/4\", -
ST012,5, 15,5, 12,5, 9, 1,50, -, -
ST013, 16,5, 13, 9,5, 1,75, -, -
ST013,5, 16,5, 13,5, 9,5, 1,50, -, -
ST014, 17,5, 14, 10, 1,75, -, -
ST014,5, 17,5, 14,5, 9,5, 1,50, -, -
ST015, 18, 15, 9,5, 1,50, -, -
ST015,5, 18,5, 15,5, 9,5, 1,50, 3/8\", DN15
ST016, 19,5, 16, 10, 1,75, -, -
ST016,5, 19,5, 16,5, 10,5, 1,50, -, -
ST017, 20,5, 17, 10,5, 1,75, -, -
ST017,5, 21, 17,5, 10,5, 1,75, -, -
ST018, 21,5, 18, 10,5, 1,75, -, -
ST018,5, 23, 18,5, 10, 2,25, -, -
ST019, 22, 19, 10, 1,50, 1/2\", -
ST019,5, 23, 19,5, 10,5, 1,75, -, -
ST020, 23,5, 20, 11, 1,75, -, -
ST020,5, 24,5, 20,5, 10,5, 2, DN20
ST021, 24,5, 21, 11, 1,75, 5/8\", -
ST021,5, 25,5, 21,5, 11, 2, -, -
ST022, 25,5, 22, 11, 1,75, -, -
ST022,5, 26, 22,5, 10,5, 1,75, -, -
ST023, 27, 23, 10,5, 2, -, -
ST023,5, 27,5, 23,5, 10,5, 2, -, -
ST024, 28, 24, 11,5, 2, -, -
ST024,5, 28, 24,5, 10,5, 1,75, 3/4\", -
ST025, 30, 25, 11, 2,50, 3/4\", -
ST025,5, 29, 25,5, 10,5, 1,75, -, DN25
ST026, 30,5, 26, 10,5, 2,25, -, -
ST026,5, 30, 26,5, 10,5, 1,75, -, -
ST027, 31, 27, 9,5, 2, -, -
ST027,5, 31, 27,5, 10,5, 1,75, -, -
ST028, 32,5, 28, 10,5, 2,25, -, -
ST028,5, 32, 28,5, 10, 1,75, 7/8\", -
ST029, 32, 29, 9,5, 1,50, -, -
ST029,5, 33, 29,5, 10,5, 1,75, -, -
ST030, 33, 30, 10, 1,50, -, -
ST030,5, 34, 30,5, 10, 1,75, -, -
ST031, 36, 31, 10,5, 2,50, 1\", -
ST031,5, 35, 31,5, 10,5, 1,75, -, -
ST032, 37, 32, 10,5, 2,50, -, -
ST032,5, 37,5, 32,5, 10,5, 2,50, DN32

Características / especificações técnicas

• Denominação: série ST (múltiplos códigos ST002 ... ST390 constantes na tabela de medidas)
• Material: POLYETHENE (PE - LD) (exemplo de produto mostrado; outras variantes disponíveis)
• Cor: NATURAL
• Nota: a coluna GAS também mostra correspondências para roscas BSP
• Aplicações: proteção de orifícios e roscas em mecânica, capotaria, náutica, modelismo, automóvel e outros usos industriais
• Formas disponíveis: tampões macho e fêmea; imagem do produto e desenho técnico disponíveis
• Gama de tamanhos: desde pequenos diâmetros (≈6,5 mm) até diâmetros muito grandes (exemplos na tabela até várias centenas de mm)
