Separador de poeira

tipo ciclonepara coletor de pócônico

Visão geral
Cyclone é uma unidade de separação ciclónica (vórtice) concebida para remover resíduos e poeiras de um fluxo de ar sem depender primordialmente de meios filtrantes. A unidade é composta por um corpo circular superior, uma entrada tangencial superior e um cone inferior. Um tubo cilíndrico central (tubo axial) está montado no eixo do ciclone e estende-se abaixo da entrada tangencial para permitir a saída do ar limpo.

Funcionamento
O ar carregado de pó introduzido tangencialmente gera um vórtice na câmara. As partículas são impulsionadas para fora pela força centrífuga ao longo da parede e deslocam-se para baixo em direção ao cone. Quando o ar se aproxima do tubo central, inverte a direção e sobe; o ar limpo sai pelo tubo enquanto o pó separado é descarregado para uma caçamba de recolha, um compactador ou uma briqueteadora.

Escolhas de projeto e benefícios
O interior do ciclone é liso e não inclui guias em espiral que possam reter aparas leves em rede. O design não tem partes móveis (exceto um ventilador de equilíbrio opcional), reduzindo a manutenção. A geometria interna optimizada gere o fluxo de ar para limitar turbulência e melhorar a separação de vários tipos de partículas.

Recursos opcionais

• Ventoinha de equilíbrio instalada na saída de ar limpo para auxiliar a operação.
• Revestimento externo de absorção sonora para instalações sensíveis ao ruído.
• Filtragem pós-ciclone (incluindo HEPA) se permanecerem poeiras muito finas na descarga.

Imagens (ilustrativas)

• Teoria de funcionamento do Cyclone
• Válvula rotativa sob um pequeno Cyclone

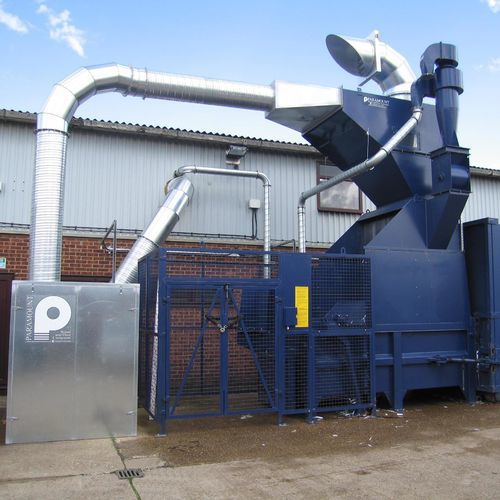

• Pequeno ciclone: resíduos para compactador via válvula rotativa

Características / especificações técnicas

• Tipo: Unidade de separação ciclónica (vórtice)
• Construção: Corpo circular superior com entrada tangencial superior e cone inferior
• Saída de ar limpo: Tubo axial central que se estende abaixo da entrada tangencial
• Interior: Liso, sem guias em espiral (projetado para lidar com aparas leves em rede)
• Peças móveis: Nenhuma (exceto ventilador de equilíbrio opcional)
• Opções de descarga: Caçamba de recolha, compactador ou briqueteadora
• Adições opcionais: Ventoinha de equilíbrio na saída de ar limpo; revestimento externo de absorção sonora; filtração pós-ciclone incluindo HEPA se necessário
