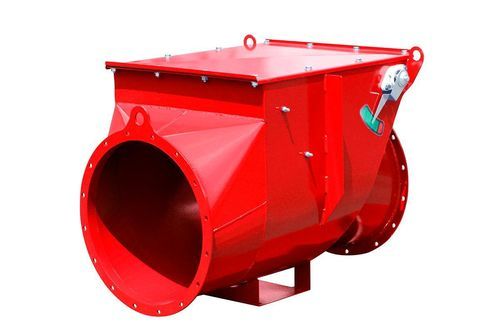

Válvula de retenção para ar ECV

para aplicações industriaispara atmosfera explosivade sucção

Visão geral
As válvulas de fecho de emergência (ECV) são concebidas para bloquear a propagação de chamas e gases, prevenindo danos estruturais e protegendo os operadores. A válvula de segurança antirretorno é certificada ATEX EN16447 contra a propagação de uma explosão na linha de sucção, conforme exigido pela diretiva ATEX 2014/34/EU. As ECV são dispositivos de segurança passivos que se ativam automaticamente em caso de sobrepressão ou explosão, selando de forma estanque para evitar o fluxo inverso de gases ou chamas indesejadas.

Função / Operação
As ECV permanecem abertas durante a operação normal e não restringem o fluxo. No caso de uma explosão ou contrapressão num dispositivo de filtração ou conduta, a válvula fecha para evitar que os efeitos da explosão e do fogo se propaguem pela conduta até às áreas de trabalho. Uma vez ativada por sobrepressão, a válvula permanece fechada, impedindo a propagação inversa de chamas e gases.

Aplicações
As ECV são requeridas em todos os sistemas de extração de resíduos que incluam um dispositivo de filtração. Fazem parte dos sistemas de segurança para ambientes industriais em risco de explosão e destinam-se a proteger estruturas e pessoal.

Construção e materiais
As ECV são construídas em aço carbono (pintado azul RAL5010 ou vermelho RAL3020) ou aço inoxidável (AISI 304). As uniões são soldadas e reforçadas para resistir a altas pressões.

Opções disponíveis / Variantes

• ECV com microinterruptor (posição fechada)
• ECV sem microinterruptor
• Instalações ECV in-situ
• Segunda variante de design (ECV 2nd design)
• Imagens/variantes relacionadas com NRV (válvula antirretorno) mostradas

Acessórios (sob consulta)

• Bloqueio de segurança anti-abertura
• Microinterruptor (posição fechada)
• Sensor interno para paragem de material
• Junta em célula de silicone
• Isolamento acústico

Sistemas de segurança adicionais
Como parte de soluções turnkey, podem ser fornecidos detectores proprietários de faíscas e chamas para gerar alarmes e desligar o sistema de resíduos, e podem ser integrados sistemas de extinção quando necessário para reduzir adicionalmente o risco de incêndio.

Características / Especificações técnicas

• Certificação: ATEX EN16447 (projetada para evitar a propagação de explosão na linha de sucção)
• Conformidade: Diretiva ATEX 2014/34/EU
• Uso previsto: Sistemas de extração de resíduos com dispositivos de filtração (impede o fluxo inverso de chamas/gases)
• Operação: Passivo, ativação automática por sobrepressão; permanece fechado após ativação
• Materiais de construção: Aço carbono (pintado RAL5010 azul ou RAL3020 vermelho) ou Aço Inox AISI304
• Uniões: Soldadas e reforçadas para resistência a altas pressões
• Acessórios opcionais: bloqueio anti-abertura, microinterruptor posição fechada, sensor interno para paragem de material, junta em célula de silicone, isolamento acústico
• Integração: Compatível com detecção de faíscas/chamas e sistemas de extinção em condutas como parte de soluções turnkey
