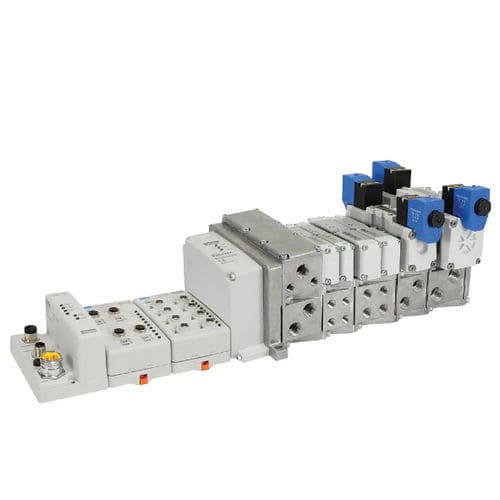

Módulo E/S analógico H

digitalPROFIBUS-DPDeviceNet

Com a redução do custo de E/S e a facilidade de projeto centralizado da máquina, o Portal de Rede Série H é adequado para uso nas séries Micro e ISO de válvulas Série H. A conectividade preferida está disponível com Rockwell CompactLogix e ControlLogix plc's. Isto significa que os números dos módulos do Portal de Rede Série H estão listados no software Rockwell RSLogix 5000 plc e simplifica o processo de configuração. Com as válvulas ISO Série H é possível controlar até 32 Solenóides. A expansão Micro Bus Série H permite um adicional de 32 solenóides por expansão, 3 expansões no máximo. Existe um comprimento de cabo fixo de um metro por expansão. Máximo de 256 entradas e 256 saídas podem ser conectadas diretamente a um módulo de comunicação. Os módulos opcionais que podem ser montados entre o módulo de comunicação e o módulo driver da válvula são módulos de E/S, e módulos extensores de potência. Os solenóides máximos por manifold são 32 solenóides para ISO HA/HB e Série H Micro, e 24 solenóides para H1, H2, e H3. Mercados: - Automotivo - Geral Industrial - Manuseio de materiais Características/Benefícios: - Utilizado com válvulas série H Série Micro e série H ISO - Protocolos disponíveis: DeviceNet, EtherNet/IP e PROFIBUS-DP, ControlNet - Opções de E/S: Entradas e saídas digitais ou analógicas, , 32 controle por solenóide, expansão de barramento ou conectividade preferencial - Expansão do autocarro: A série H Micro só pode ser expandida até 128 bobinas solenóides - E/S máxima por nó: 256 entradas e 256 saídas por nó - Máximo de bobinas por colector: Até 32 solenóides por coletor para ISO HA HB e Série H Micro, e até 24 solenóides para H1, H2, e H3
