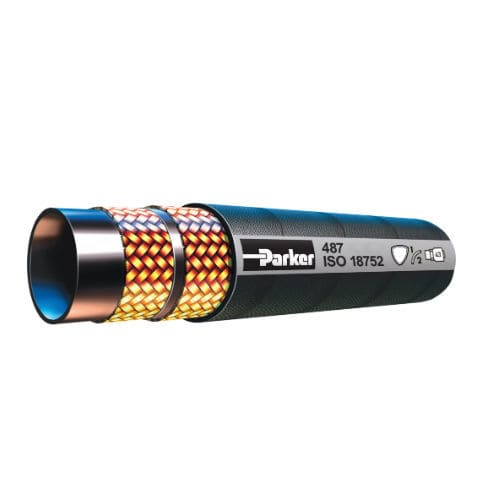

Mangueira hidráulica 487 series

para óleo mineralpara óleoem aço

Visão geral
Parker GlobalCore 487 é uma mangueira hidráulica projetada para aplicações com pressão de trabalho constante até 4000 psi (28 MPa). A construção proporciona baixa força de flexão e uma ampla faixa de tamanhos (-4 a -32) com opções de cobertura (Standard, ToughCover, SuperTough, Critical Protection) para atender às exigências de campo e OEM.

Principais características

• Pressão de trabalho constante: 4000 psi (28 MPa)
• Projeto com baixa força de flexão para manuseio melhorado
• Opções de reforço: 2 tranças de arame de aço, 4 ou 6 espirais conforme o tamanho
• Variantes de cobertura para abrasão e proteção crítica
• Compatível com conexões séries 43 e 77

Especificações técnicas

• Temperatura mínima de operação: -40 °F / -40 °C
• Temperatura máxima de operação: 100 °C cobertura padrão; 125 °C para coberturas TC, ST & CP (212 °F / 257 °F)
• Pressão máxima de operação: 280 bar / 4000 psi / 28 MPa
• Meios: lubrificantes, fluidos hidráulicos à base de petróleo
• Normas atendidas: ISO 18752; MSHA para coberturas TC, ST & CP somente
• Conexões compatíveis: série 43, 77
• Peso: 0,30 a 6,47 kg/m (0,20 a 4,35 lb/ft)
• Diâmetro interno: 0,52 a 2,65 in (13,1 a 67,3 mm)
• Diâmetro externo: 0,52 a 2,65 in (13,1 a 67,3 mm)
• Tubo interno: borracha sintética
• Material da cobertura: borracha sintética
• Reforço: 2 tranças de arame de aço (tamanhos -4 a -12); 4 espirais (tamanhos -16 a -24); 6 espirais (tamanho -32)
• Faixa de tamanhos: -4 a -32
• Raio mínimo de curvatura: 2 a 12-1/2 in (50 a 320 mm)

Variantes do produto

• 487-4 — I.D.: -4 — Standard Cover
• 487-6 — I.D.: -6 — Standard Cover
• 487-8 — I.D.: -8 — Standard Cover
• 487-10 — I.D.: -10 — Standard Cover
• 487-12 — I.D.: -12 — Standard Cover
• 487-16 — I.D.: -16 — Standard Cover
• 487-20 — I.D.: -20 — Standard Cover
• 487-24 — I.D.: -24 — Standard Cover
• 487-32 — I.D.: -32 — Standard Cover
• 487TC-4 — I.D.: -4 — ToughCover
• 487TC-6 — I.D.: -6 — ToughCover
• 487TC-8 — I.D.: -8 — ToughCover
• 487TC-10 — I.D.: -10 — ToughCover
• 487TC-12 — I.D.: -12 — ToughCover
• 487TC-16 — I.D.: -16 — ToughCover
• 487TC-20 — I.D.: -20 — ToughCover
• 487TC-24 — I.D.: -24 — ToughCover
• 487TC-32 — I.D.: -32 — ToughCover
• 487ST-4 — I.D.: -4 — SuperTough
• 487ST-6 — I.D.: -6 — SuperTough
• 487ST-8 — I.D.: -8 — SuperTough
• 487ST-10 — I.D.: -10 — SuperTough
• 487ST-12 — I.D.: -12 — SuperTough
• 487ST-16 — I.D.: -16 — SuperTough
• 487ST-20 — I.D.: -20 — SuperTough
• 487ST-24 — I.D.: -24 — SuperTough
• 487ST-32 — I.D.: -32 — SuperTough
• 487CP-4 — I.D.: -4 — Critical Protection
• 487CP-6 — I.D.: -6 — Critical Protection
• 487CP-8 — I.D.: -8 — Critical Protection
• 487CP-12 — I.D.: -12 — Critical Protection
• 487CP-16 — I.D.: -16 — Critical Protection

Aplicações

• Equipamentos agrícolas
• Máquinas de construção
• Equipamento florestal
• Sistemas hidráulicos
• Manuseio de materiais
• Transporte

Observações
Confirme o tipo de cobertura e a série de conexões ao encomendar. Para opções compatíveis com MSHA, especifique TC, ST ou CP. Contacte um representante Parker para tabelas dimensionais detalhadas e orientações sobre raio de curvatura.
